Apparecchiatura di collaudo del connettore di EV

UL2251 Attrezzatura per la prova con spruzzo d'acqua Attrezzatura per la prova dei connettori EV

UL2251 Attrezzatura per la prova con spruzzo d'acqua Attrezzatura per la prova dei connettori EV

Marchio:	Sinuo
Numero di modello:	SN4420
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	30 SET/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Modalità di controllo:

Manuale

Norma applicata:

UL2251, UL1598 ecc.

Pressione dell'acqua:

34.5Kpa/testa di spruzzatura

Spruzzi le teste:

3 o 4 pezzi

Scaffalatura per tubi:

Prodotto di profilati di alluminio di alta qualità

Distanza di spruzzatura:

Circa 1,4 m (55 pollici)

Pressione del flusso d'acqua:

50-150Kpa

Angolo inferiore dell'ugello:

45° su

Imballaggi particolari:

Cassa in compensato

Capacità di alimentazione:

30 SET/mese

Evidenziare:

Attrezzatura per la prova dello spruzzo d'acqua del connettore EV

UL2251 Attrezzatura di prova con spruzzo d'acqua

UL2251 Attrezzatura per la prova dei connettori EV

Descrizione del prodotto

UL2251 Attrezzatura per la prova con spruzzo d'acqua Attrezzatura per la prova dei connettori EV

Norme e clausole rispettate

UL 1993 Lampe auto-ballastate e adattatori di lampade, punto 24, figura 24.1 e 24.2

UL 60507-ENGL 1999 figura 38.1 e 38.2

UL2251-2022 Sezione 57 e figure 57.1 e 57.2

ANSI Z21.10.3-2004

ANSI Z21.58 Figura 10/Figura 11

CSA4.3-2004

UL1598, UL153, UL154B, UL1703, UL8750, UL1741, UL514B, UL1278, UL1571, ecc.

Visualizzazione delle attrezzature

Luogo:Il luogo deve essere dotato di un'illuminazione adeguata e di un interruttore di protezione contro le perdite impermeabile (o presa), di un connettore di ricarica standard americano, di una superficie piana,e un sistema di approvvigionamento idrico e di drenaggio ben funzionante.

Fonte di acqua:Acqua pulita o di rubinetto priva di impurità, con sistema di filtrazione dell'acqua installato.

Campioni e restrizioni:Lampadine auto-ballastate e adattatori per lampade, connettore di ricarica standard americano.

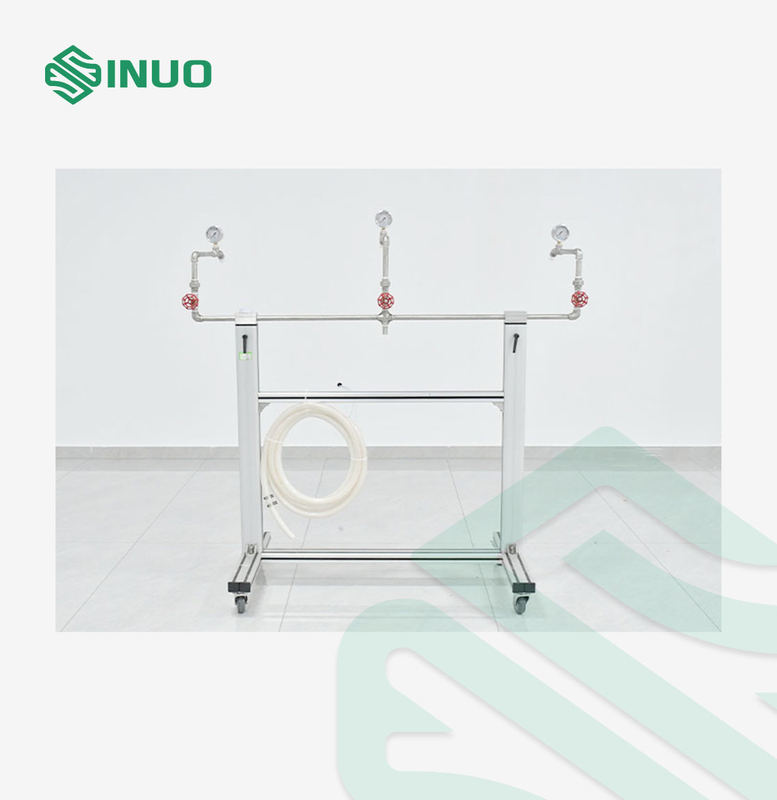

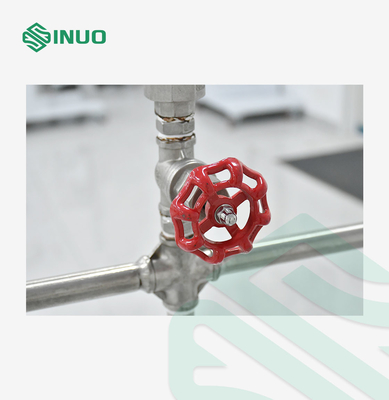

Struttura:L'apparecchio è composto da tre ugelli di spruzzo UL, tre contatori di pressione, tre valvole di controllo e un telaio di tubo di approvvigionamento idrico.

Applicazione:Progettato per valutare le capacità di protezione dell'alloggiamento per lampade auto-ballastate, adattatori di lampade e connettori di ricarica standard statunitensi in condizioni di spruzzo idrico specificate UL.

Principio:eseguire una prova di spruzzo sul campione regolando la pressione di alimentazione dell'acqua e regolando la distanza tra l'ugello e il campione di prova.

Parametri tecnici

Controllo e funzionamento	Manuale
Capi spruzzi	Tre unità (o opzionalmente quattro, incluso un ugello inferiore), prodotte in conformità alle figure 38.1 e 38 della norma UL 60507-ENGL 1999.2, UL 1993, figura 24.1, UL 2251-2022 clausola 57, e figure 57.1 e 57.2, tra gli altri.
Posizioni delle teste di spruzzo	Le posizioni della testa di spruzzo possono essere regolate verticalmente lungo il supporto del tubo di spruzzo dell'acqua, con spaziatura configurata in conformità alle figure 38.1 e 38 della norma UL 60507-ENGL 1999.2, UL 1993, figura 24.1, e altre norme pertinenti.
Angolo inferiore dell'ugello (facoltativo)	45° in alto

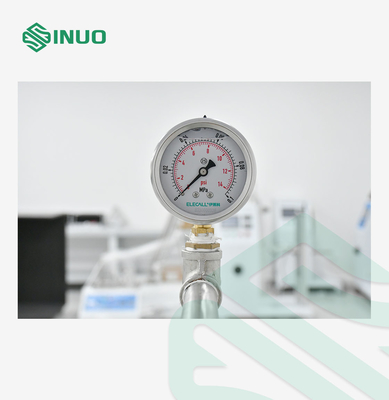

Pressione dell'acqua	Ogni testina funziona a circa 34,5 kPa (5 psi) ed è dotata di un manometro corrispondente, con una pressione di flusso totale dell'acqua compresa tra 50 e 150 kPa.
Distanza tra l'ugello centrale e il dispositivo	Circa 1,4 m (55 pollici)

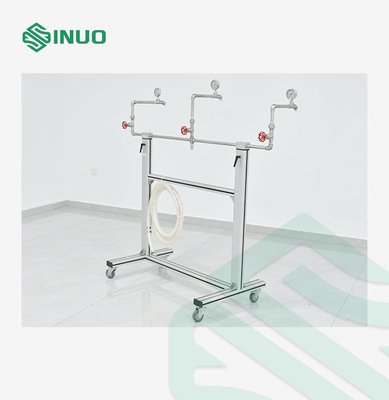

Scaffalatura per tubi a testa di spruzzo	Materiale: profilo in alluminio di alta qualità con ruote

Dettagli:

UL2251 Attrezzatura per la prova con spruzzo d'acqua Attrezzatura per la prova dei connettori EV 0
