Apparecchiatura di collaudo del connettore di EV

IEC 62196-1 Esaminatore meccanico terminale di apparecchiature per la prova dei connettori EV

IEC 62196-1 Esaminatore meccanico terminale di apparecchiature per la prova dei connettori EV

Marchio:	Sinuo
Numero di modello:	SNQC1012
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Stazione:

Posto fisso

Peso dell'apparecchiatura:

260 kg

Diametro cassa:

6.5 ~ 44.5 mm

Diametro di rotazione:

75 mm / 76 mm

Velocità di lavoro:

10 ± 2 giri al minuto, 9 ± 1 giri al minuto, regolabile

Distanza in altezza:

260 ~ 660 mm

Metodi di controllo e di funzionamento:

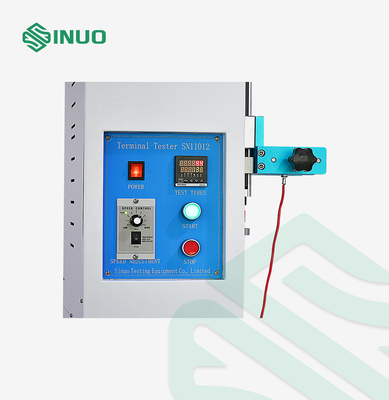

Controllo elettrico, funzionamento a pulsante

Dimensioni dell'attrezzatura:

1000 × 700 × 1400 ((mm) W × D × H

Imballaggi particolari:

imballaggio per l'esportazione

Capacità di alimentazione:

10 serie al mese

Evidenziare:

IEC 62196-1 Tester meccanico terminale

Attrezzature per la prova dei connettori EV

Descrizione del prodotto

IEC 60884-1 Terminale di prova meccanico per i connettori dei veicoli elettrici da 75 mm

Norme e clausole rispettate

Conforme alla norma IEC 60884-1:2006, punto 12.2.5Articolo 12.3.10 e figura 11, IEC60669-1:2007, punto 12.2.5Articolo 12.3.10 e figura 10, sezione 10.105 della norma IEC 60998-2-2:2002 e sezione 9 della norma UL486A-B:2009, sezione 101.3.2.1Articolo 9.3.2.3Articolo 9.3.2.4 e tabella 26 e figura 6.

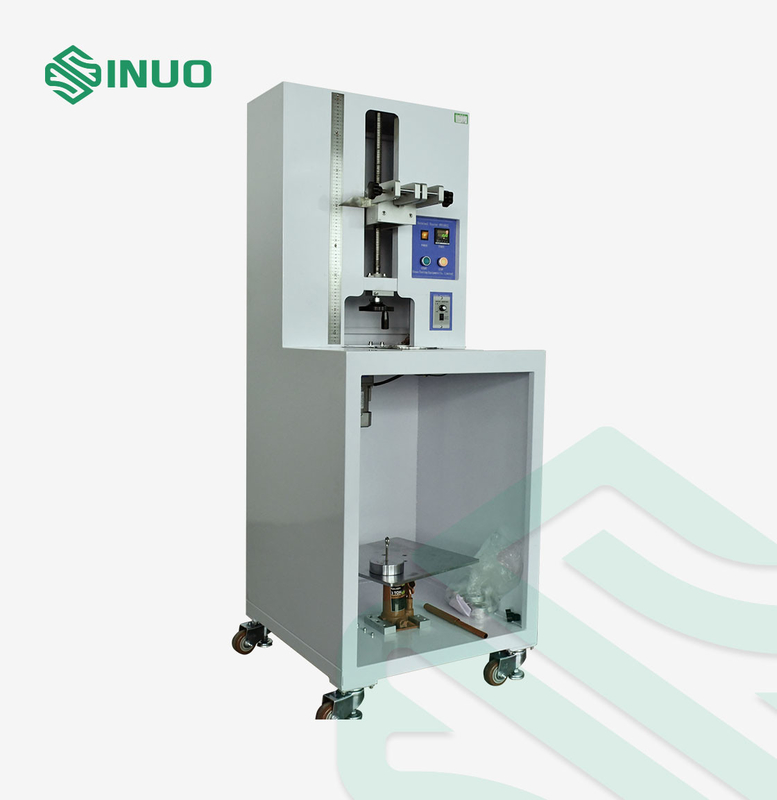

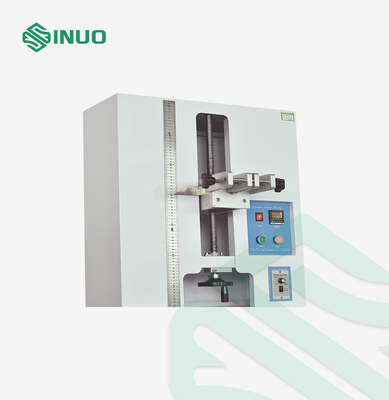

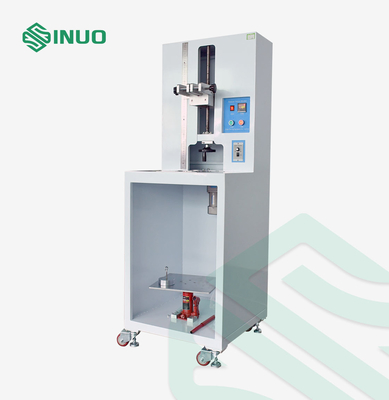

Visualizzazione del prodotto

Campioni e restrizioni:
Applicabile a terminali a vite, terminali senza vite e connettori elettrici.
Applicazione:
Utilizzato per valutare se i terminali a vite e senza vite possono sopportare lo stress meccanico durante il normale funzionamento.Essa valuta principalmente se la progettazione e la struttura dei blocchi terminali di tipo di pinza impediscono danni eccessivi al filo durante il collegamento.
Principio di prova:
Il dispositivo utilizza un meccanismo a vite guidato da rotaia.il sistema si ferma automaticamente e attiva un allarme acustico per indicare il completamento.

Parametri tecnici

Fornitore di energia	AC220V,50/60Hz
Intervallo del numero di conteggio	1~9999(150 volte (15 min) è di default.
Tasso di verifica	(10±2) r/min

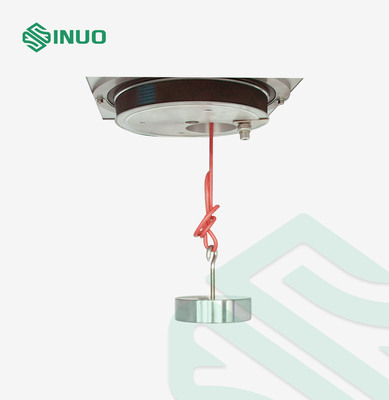

Peso di rotazione	0.4~70,3 kg (per maggiori dettagli si rimanda alla seguente tabella 3)
Il diametro di rotazione	75 mm
Il diametro del foro della buscia (mm)	6.5,9.5, 13,14.5,15.9,19.1,22.2,25.4,28.6, 31.8- 38 anni.1, 44,5 mm (per maggiori dettagli si rimanda alla seguente tabella 3)
Altezza ((H) ((mm)	260-660 mm
Dimensione	790 mmX400 mmX1500 mm

Dettagli
