Apparecchiatura di collaudo del connettore di EV

Apparecchiatura di prova di verifica della forza di trazione e del blocco IEC 62196-1

Apparecchiatura di prova di verifica della forza di trazione e del blocco IEC 62196-1

Marchio:	Sinuo
Numero di modello:	SNQC1013
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	30 SET/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Tabella applicata:

Tabella 5

Figure applicate:

Fig13, fig14

Norma applicata:

CEI 62196-1

Clausole applicate:

Clausola 14.1.5, 14.1.6

Configurazione del peso:

165-750N

Metodo di funzionamento:

Operazione manuale

Stazione di prova:

Posto fisso

Spine di prova:

Personalizzato

Imballaggi particolari:

Cassa in compensato

Capacità di alimentazione:

30 SET/mese

Evidenziare:

Apparecchi di prova IEC 62196-1

Apparecchio di prova per la verifica del blocco della forza di estrazione

Apparecchio di prova di verifica della forza di prelievo

Descrizione del prodotto

Apparecchiatura di prova di verifica della forza di trazione e del blocco IEC 62196-1

Norme e clausole rispettate

Questa apparecchiatura di prova è conforme alla norma IEC 62196-1:2022 punto 14.1.5, 14.1.6, fig. 13, fig. 14.

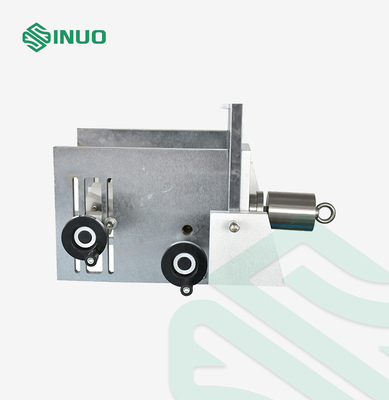

Visualizzazione delle attrezzature

Esso è utilizzato per verificare la forza di trazione necessaria quando la spina di prova viene tolta dalla presa e dal dispositivo di chiusura.

Parametri tecnici

Una forza di ritiro

La presa di presa EV commutata o il connettore del veicolo commutato con blocco è fissato al supporto dell'apparecchio mostrato nella figura 13 della norma IEC 62196-1:2022 con asse di separazione verticale,e il movimento di accoppiamento accessorio è verso il basso.

La forza di trazione della presa di presa deve soddisfare i requisiti della tabella seguente.

Apparecchiatura di prova di verifica della forza di trazione e del blocco IEC 62196-1 0

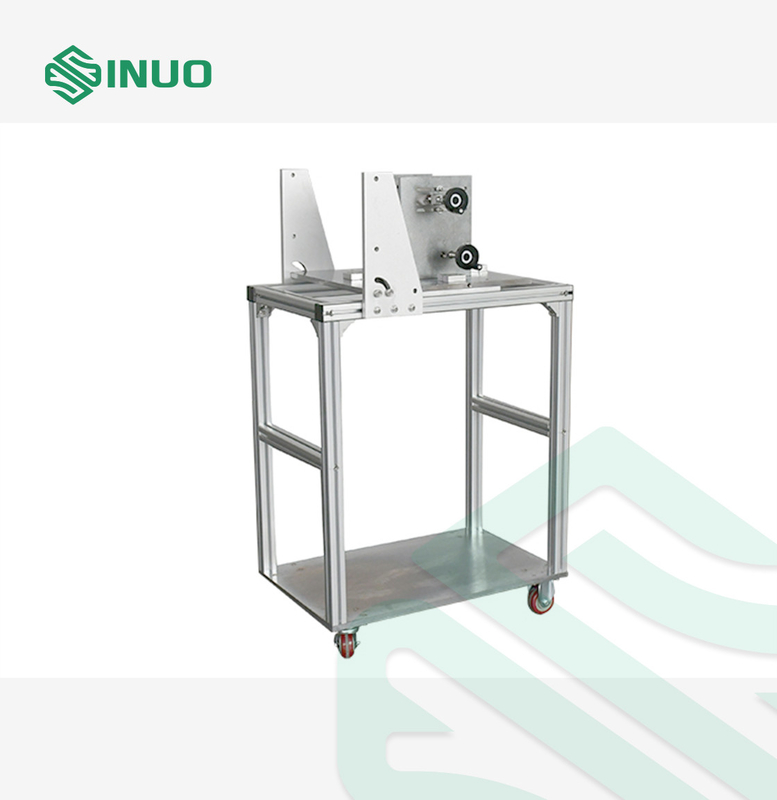

B.1 Apparecchiatura per il controllo della forza di trazione:

Questo dispositivo è costituito principalmente dal dispositivo di installazione, dal dispositivo di fissaggio, dal peso principale, dal peso supplementare e dalla spina di prova.la pinza di trazione viene sostituita da un contrappeso, il gancio del peso è collegato direttamente alla spina di prova e il dispositivo per il trattenimento del campione è configurato.

Apparecchiatura di prova di verifica della forza di trazione e del blocco IEC 62196-1 1

Apparecchiatura di prova di verifica della forza di trazione e del blocco IEC 62196-1 2

Figura 1

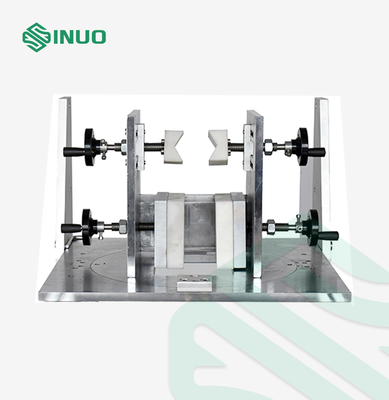

B.2 Verifica del dispositivo di bloccaggio:

Apparecchiatura di prova di verifica della forza di trazione e del blocco IEC 62196-1 4
