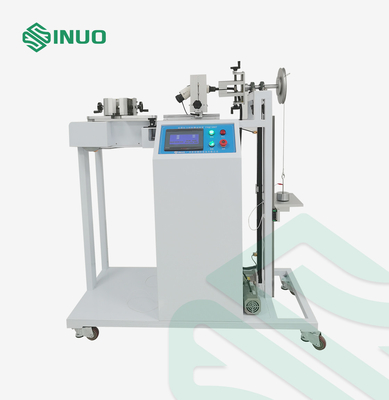

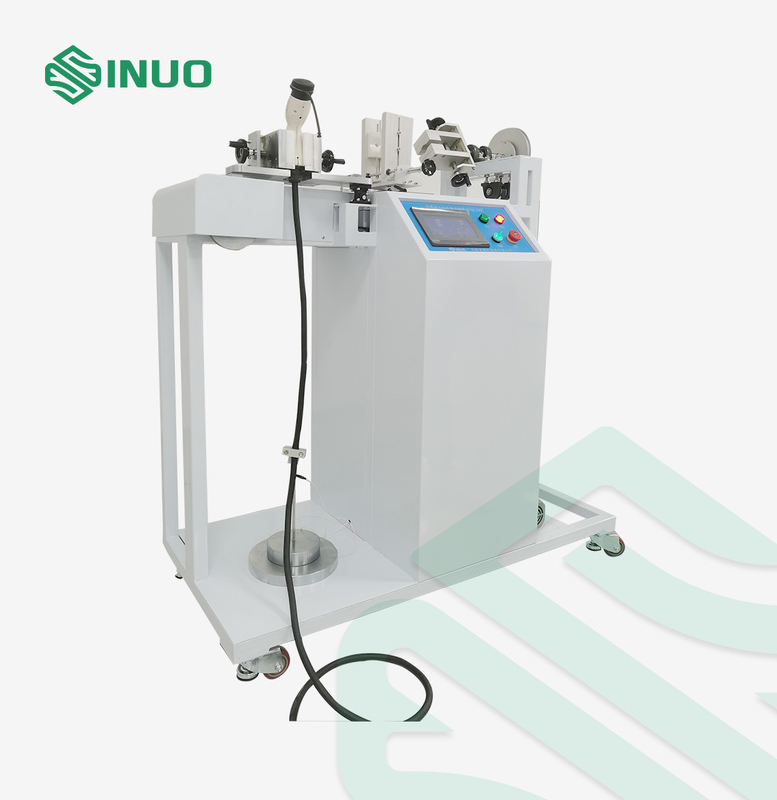

Apparecchiatura di collaudo del connettore di EV

Equipaggiamento di prova EVSE Sistema di prova del connettore EV Testatore di cavi per veicoli elettrici

Equipaggiamento di prova EVSE Sistema di prova del connettore EV Testatore di cavi per veicoli elettrici

Marchio:	Sinuo
Numero di modello:	SNQC1007B
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

Calibration Certificate (Cost Additional)

Peso:

180 kg

Dimensioni:

W1600*D600*H1450mm

Ruota a coppia:

R100mm(Ф200mm) ±0,5mm

Modalità di guida:

Elettrico

Cicli di tirata:

1-999999 cicli

Frequenza di trazione:

1 volta/s

Modalità di funzionamento del controllo:

PLC e touchscreen

Tempo di applicazione della coppia:

0-99H59M59S

Imballaggi particolari:

Altri

Capacità di alimentazione:

1 set/mese

Evidenziare:

Apparecchiature di prova EVSE

Testatore di cavi per veicoli elettrici

Sistema di prova del connettore EV

Descrizione del prodotto

Apparecchiature di collaudo EVSE Sistema di collaudo connettori EV Tester per cavi di veicoli elettrici

Standard e clausole conformi

È progettato e fabbricato secondo la clausola 11.6 della IEC 61851-1:2017.

Panoramica dell'apparecchiatura

Garantire la sicurezza meccanica e la durata dei connettori di ricarica EV con l'Apparato di prova di trazione e torsione dell'ancoraggio del cavo SNQC1007B.
Progettato in conformità con la Clausola 11.6 della IEC 61851-1:2017, questo dispositivo di precisione è progettato per verificare se i collegamenti dei cavi di ricarica possono resistere a livelli specifici di tensione e torsione, rendendolo uno strumento fondamentale per i produttori di EVSE e i laboratori di collaudo.

Dotato di controllo automatico PLC, un'interfaccia touchscreen e cicli di trazione e durate di torsione programmabili, questo apparato offre test altamente ripetibili e affidabili. Il sistema utilizza un meccanismo motorizzato con applicazione di forza ponderata per simulare le sollecitazioni meccaniche del mondo reale sulle spine del veicolo e dell'alimentazione.

Con una costruzione robusta, un funzionamento intuitivo e la conformità agli standard internazionali, l'SNQC1007B è ideale per la convalida delle prestazioni di ancoraggio meccanico dei cavi di ricarica EV in ambienti di ricerca e sviluppo, controllo qualità e certificazione.

Parametri tecnici

Articolo	Specifiche
Standard di prova	IEC 61851-1:2017, Clausola 11.6
Ambito del test	Test di tensione e torsione dei cavi delle stazioni di ricarica EV
Modalità di controllo	Controllo automatico PLC, funzionamento touchscreen
Modalità di azionamento	Elettrico
Livelli di forza di trazione	160N, 200N, 240N, 250N, 500N (regolabile tramite pesi)
Livelli di torsione	0.6, 0.7, 1.4, 2.7, 5.4, 11.0, 16.3 N·m (regolabile tramite pesi)

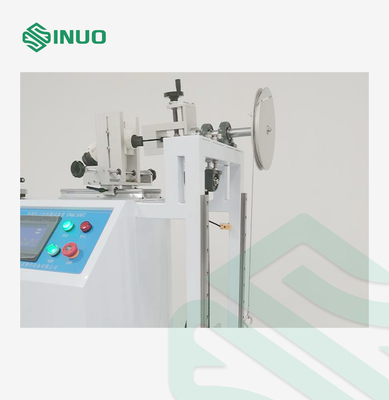

Raggio della ruota di torsione	R100mm (Diametro Φ200mm) ±0.5mm
Frequenza di trazione	1 volta/secondo (rilevata da segnale elettrico)
Cicli di trazione	1–999999 (preimpostabile, predefinito 100 ±1 cicli)
Tempo di applicazione della torsione	0–99H59M59S (preimpostabile)
Alimentazione	CA 220V ±10%, 50–60Hz, 1KW
Memoria di interruzione di corrente	Sì (memorizzazione dei dati all'interruzione dell'alimentazione)

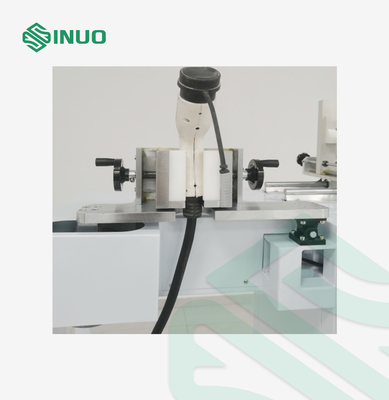

Dispositivo di fissaggio	Morsetto universale, un set
Condizioni di lavoro	Temperatura: 0–40°C; Umidità: 30–90% RH
Dimensioni e peso	Circa 1600×600×1450mm; 180kg

Dettagli
