Apparecchiatura di collaudo del connettore di EV

Equipaggiamento di prova dell'interfaccia di ricarica EV

Equipaggiamento di prova dell'interfaccia di ricarica EV

Marchio:	Sinuo
Numero di modello:	SNQC1005
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Gamma del campione:

Connettori di ricarica EV AC/DC, spine e prese industriali

Metodo di guida:

Servomotore + movimento rotatorio elettrico + cilindro pneumatico ausiliario

Sistema di controllo:

PLC + schermo touch screen HMI da 7"

Tipo di moto:

Funzionamento automatico manuale o programmabile

Frequenza di prova:

0·10 cicli/min (regolabile)

Colpo della prova:

0–150 mm, risoluzione: 0,01 mm

Velocità di prova:

0 ̊ 900 mm/s, regolabile tramite touchscreen

Distanza del sensore di forza:

0 ¢ 500 N

Imballaggi particolari:

Altro

Capacità di alimentazione:

1 set/mese

Evidenziare:

Apparecchiature di prova per l'interfaccia di ricarica EV

Macchina di prova di resistenza meccanica

Equipaggiamento di prova di interfaccia di ricarica di veicoli elettrici resistenti

Descrizione del prodotto

Equipaggiamento di prova dell'interfaccia di ricarica EV

Norme e clausole rispettate

Questa apparecchiatura di prova soddisfa i requisiti della norma IEC 62196-1:2022, ecc.

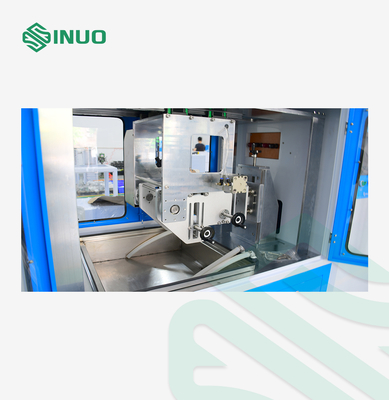

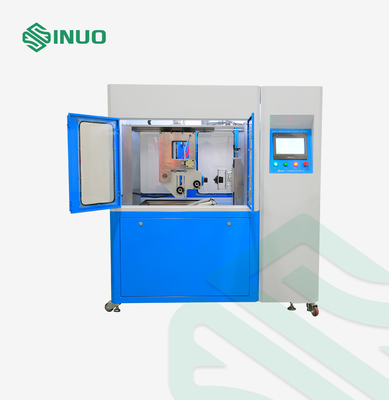

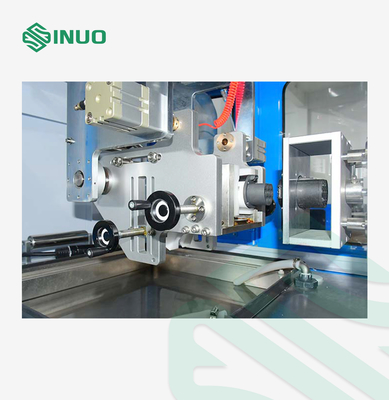

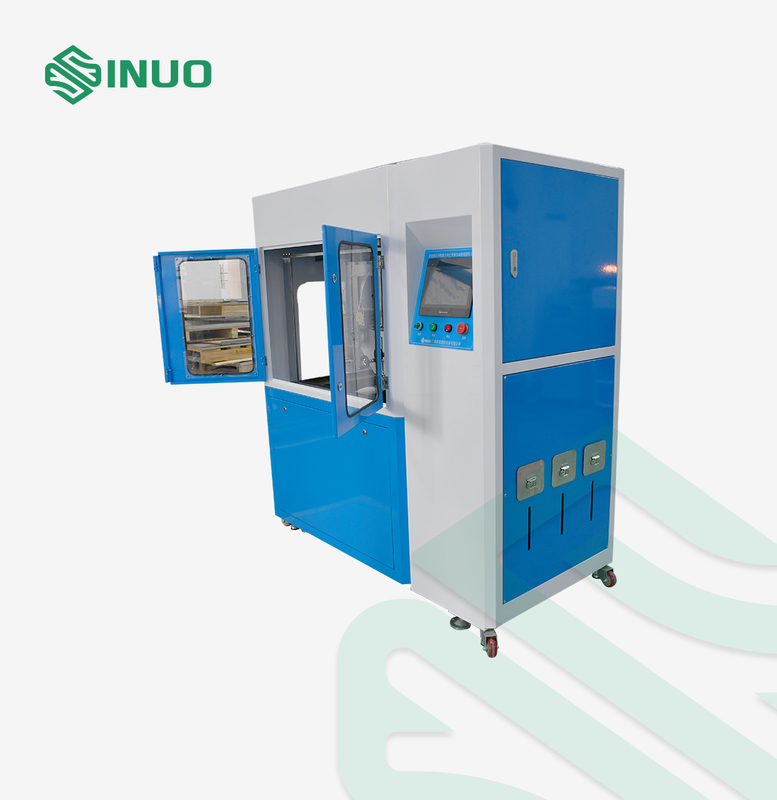

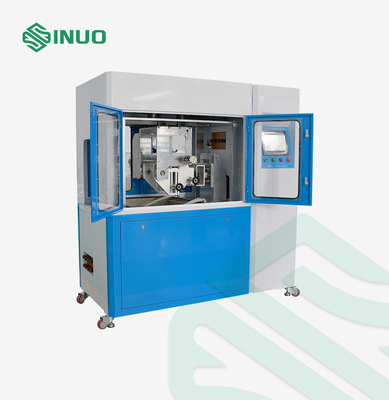

Visualizzazione delle attrezzature

Questo avanzato sistema di prova è stato progettato per valutare le caratteristiche meccaniche, termiche,e durata elettrica delle interfacce di ricarica dei veicoli elettrici e delle prese/sacche industriali sotto stress operativo realeProgettato in piena conformità con gli ultimi standard GB/T e IEC, esegue prove di capacità di rottura, prove di funzionamento normale (ciclo di vita) e prove di funzione di blocco meccanico.

Dotata di un sistema di azionamento servo-driven, controllo intelligente PLC e apparecchiature regolabili a 3 assi, questa macchina supporta movimenti automatici di inserimento/sconnessione, cicli di prova programmabili, monitoraggio della forza,e test di contaminazione ambientale (pioggia acida), acqua salata, acqua torbida). Si tratta di una soluzione ideale per la ricerca e sviluppo, il controllo della qualità e i laboratori di certificazione nei settori dei veicoli elettrici e dei connettori industriali.

Parametri tecnici

Articolo	Specificità
Nome del prodotto	Capacità di rottura dell'interfaccia di ricarica e apparecchiature di prova in normale funzionamento
Norme rispettate	GB/T 20234.1 & 4-2023, GB/T 11918.1-2014, CEI 62196-1:2022
Prodotti di prova	a) Durabilità del blocco meccanico b) Capacità di rottura c) Funzionamento normale
Intervallo di campionamento	Connettori di ricarica per veicoli elettrici a corrente alternata/DC, prese e prese industriali
Metodo di guida	Servomotore + movimento elettrico rotativo + cilindro pneumatico ausiliario
Sistema di controllo	Mitsubishi PLC + 7" HMI touch screen
Tipo di mozione	Funzionamento automatico manuale o programmabile
Frequenza di prova	0·10 cicli/min (regolabile)
Colpo di prova	0 ̊ 150 mm, risoluzione: 0,01 mm
Velocità di prova	0 ̊ 900 mm/s, regolabile tramite touchscreen
Distanza del sensore di forza	0 ̊ 500 N, precisione ≤ ± 0,5% F.S., risoluzione ≤ 0,1 N
Prova del meccanismo di bloccaggio	Simulazione di operazioni di blocco/sblocco reali (0999999 cicli prestabiliti)
Distanza di forza di estrazione	0°200N, regolabile, precisione: 0,1N, tempo di attesa: 60s
Connessione di carico	Connessione di carico esterno supportata
Prova di contaminazione	Serbatoi integrati per la pioggia acida, l'acqua salata e l'esposizione all'acqua torbida
Parametri di immersione	Programmabile: numero di immersioni, durata, tempo di asciugatura e cicli
Caratteristica di rotazione	Invertimento automatico a 90° per le prove di ammollo
Durata della prova	0999999 cicli predefiniti
Capacità di rottura Tempo di contatto	0.5999.9s (pre-impostabile, lo standard richiede 2994s)
Progettazione degli apparecchi	Fabbricazione di apparecchiature per la trasmissione di energia elettrica
Funzione di rilevamento	Determinazione della rottura del carico con allarme di guasto e registrazione
Protezione della sicurezza	Terzo, cortocircuito, sovraccarico, arresto di emergenza
Fornitore di alimentazione (unità principale)	AC220V ±10%, 50 ̊60Hz, 2 kW
Dimensioni	Approx. W1000 × D750 × H1200 mm
Peso	Circa 150 kg.

Dettagli

Equipaggiamento di prova dell'interfaccia di ricarica EV 0
