Apparecchiatura di collaudo del connettore di EV

Apparato per test di flessibilità del connettore di ricarica veicolare per tester di durata dei connettori EV

Apparato per test di flessibilità del connettore di ricarica veicolare per tester di durata dei connettori EV

Marchio:	Sinuo
Numero di modello:	SNQC1009
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 sets/month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

China

Certificazione:

Calibration Certificate (Cost Additional)

Drive Mode:

Servo motor

Test Station:

Single

Flexing Rate:

0-60 cycles / min, can be preset

Load Weights:

20N, 25N, 50N, 75N, 100N

Sample Clamping Method:

Mechanical clamping, the position is adjustable

Electrical Control Method:

PLC intelligent control, 7-inch touch operation

Flexing Cycles:

0~999999 can be preset, default 20000 cycles

Flexing Angle:

0-360° can be adjusted freely

Packaging Details:

Export packing

Supply Ability:

5 sets/month

Evidenziare:

Tester di durata per connettori EV

Apparato per il collaudo dei connettori di ricarica per veicoli

Apparato per il collaudo della flessibilità dei connettori di ricarica

Descrizione del prodotto

Apparato per test di flessibilità del connettore di ricarica veicoli per tester di durata spine EV

Standard e clausole conformi

L'apparecchio per test di flessibilità è progettato e fabbricato secondo i requisiti di IEC62196-1: 2022 clausola 26.4 tabella 14, IEC60309-1: 2012 clausola 24.4 figura 9, ecc.

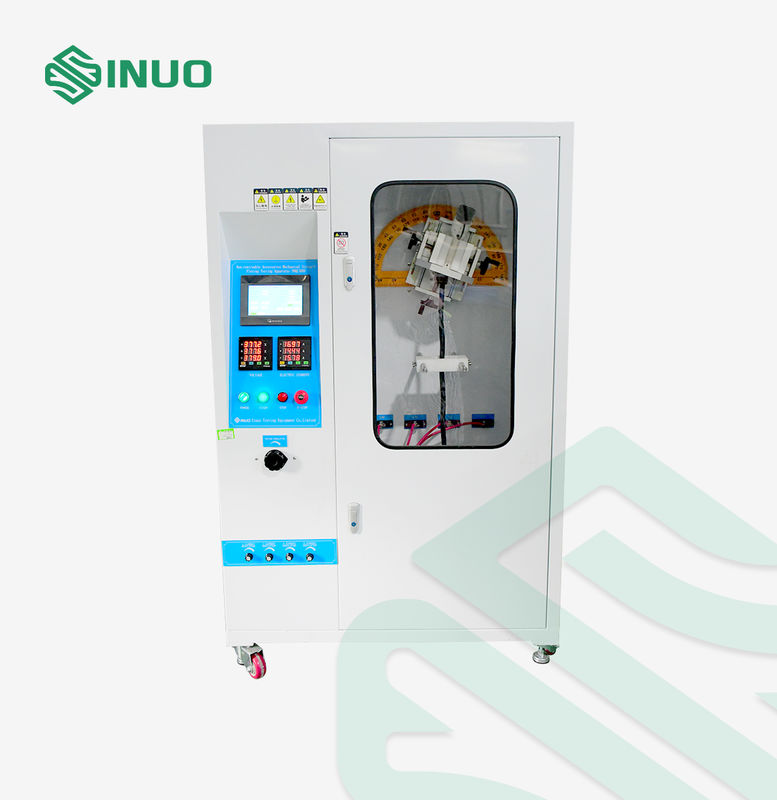

Struttura dell'apparecchiatura

Viene utilizzato per eseguire il test di flessione del carico meccanico delle spine dei veicoli, delle prese e degli accessori non ricablabili degli accoppiatori.

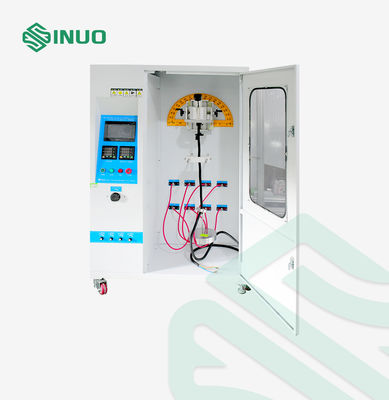

L'apparecchiatura adotta il controllo PLC e viene azionata tramite un'interfaccia uomo-macchina a colori da 7 pollici, utilizza un servomotore per controllare l'angolo di flessione. L'angolo di flessione, la velocità di flessione e i cicli di test possono essere preimpostati sul touch screen. Il test viene eseguito automaticamente in base ai parametri impostati. Quando il numero di test raggiunge il numero preimpostato di cicli di test, il dispositivo si arresta automaticamente e fornisce l'indicazione di completamento del test. L'apparecchiatura di test presenta i vantaggi di un display digitale ad alta precisione, conversione di frequenza digitale ad alta efficienza, regolazione precisa della velocità, impostazione della memoria a sei cifre, dispositivo di fissaggio modulare multifunzione, strumento di misurazione del centraggio del centro di rotazione e carico integrato che può fornire tensione di carico al campione durante il test.

Parametri tecnici

Stazione di test	Singola
Metodo di controllo elettrico	Controllo integrato intelligente PLC, funzionamento tramite interfaccia touch umanizzata da 7 pollici
Modalità di azionamento	Servomotore
Metodo di bloccaggio del campione	Bloccaggio meccanico, la posizione del punto di bloccaggio è regolabile

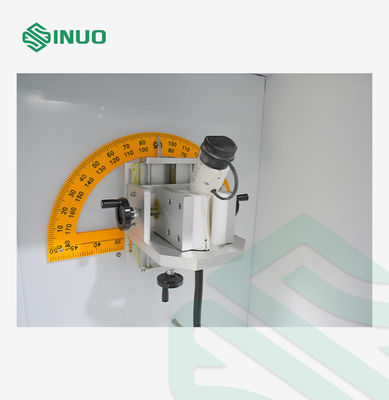

Angolo di flessione	0-360° regolabile liberamente (predefinito 90°, 45° su entrambi i lati della verticale)
Velocità di flessione	0-60 cicli/min, preimpostabile
Cicli di flessione	0~999999 preimpostabile, predefinito 20000 cicli

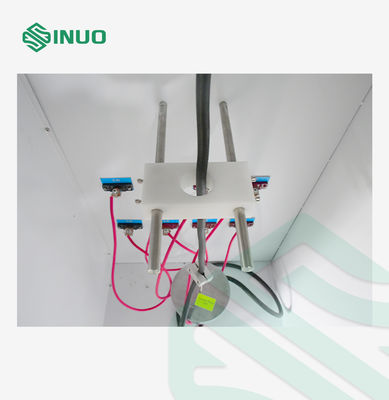

Pesi di carico	20N, 25N, 50N, 75N, 100N, 120N, 140N, 180N
Potenza di carico	Integrata, con tensione di fase regolabile tra i conduttori 0-250V e corrente AC0-400A regolabile Nota: per carichi >400A, utilizzare una fonte di alimentazione esterna
Giudizio del test	Giudizio in base ai segnali forniti quando la corrente viene condotta o meno
Dimensioni e peso dell'apparecchiatura	L 850mm * W 800mm * H 1500mm, l'intera macchina pesa circa 300Kg
Alimentazione	Trifase AC380V±10%, 50Hz
