Apparecchiatura di collaudo del connettore di EV
Created with Pixso.

IEC 62196-1 Cabinet di carico EV per prove di capacità di rottura 0-300V 30A

IEC 62196-1 Cabinet di carico EV per prove di capacità di rottura 0-300V 30A

Marchio: Sinuo
Numero di modello: SN2117
MOQ: 1
Condizioni di pagamento: t/t
Capacità di approvvigionamento: 10 serie al mese
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
Calibration Certificate (Cost Additional)
Voltaggio di uscita:
0 ¢ 300V
corrente di uscita:
030A
Fattore di potenza:
0.3 ¢0.98
Potenza in uscita:
0 ¥ 10 kW
Stazione di prova:
3 stazioni
Carico capacitivo:
70uf, 140uf, 7.3uf sono commutabili
Dimensioni:
1000×800×1800 (mm) P×D×H
Peso:
350 kg
Imballaggi particolari:
Imballaggio per esportazione
Capacità di alimentazione:
10 serie al mese
Evidenziare:

IEC 62196-1 cabina di carico per veicoli elettrici

,

Attrezzature per la prova dei connettori EV

,

armadio di prova della capacità di rottura

Descrizione del prodotto




Cassa di carico per veicoli elettrici per la prova di capacità di rottura IEC 62196



Norme e clausole rispettate




IEC 62196-1 Ed.4CDV 2020 Articolo 22.



Visualizzazione del prodotto




Cassa di carico per la prova di capacità di rottura IEC 62196-1:2020 Conforme

Questo armadio di carico è progettato in stretta conformità con la clausola 22 della IEC 62196-1:2020, il che lo rende ideale per i test di capacità di rottura su componenti elettrici come prese, prese, interruttori, connettori,e relèÈ dotato di potenza di uscita monofase e di carico di ingresso monofase e supporta configurazioni di carico resistivo, induttivo o capacitivo per simulare una vasta gamma di condizioni di funzionamento.

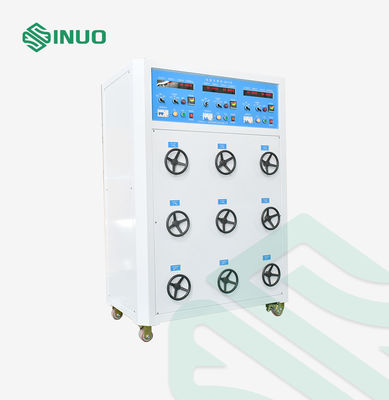

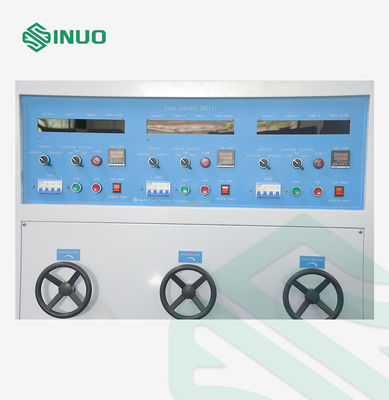

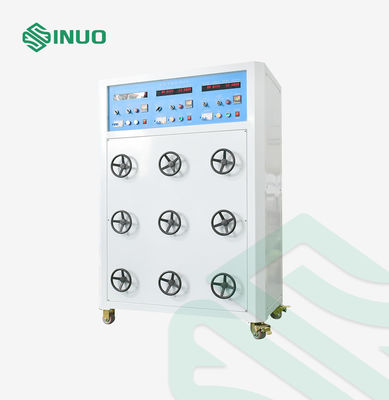

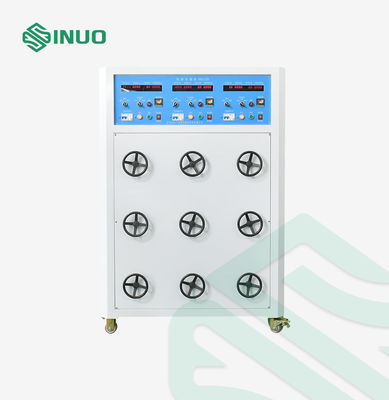

Costruito con lastre di ferro resistenti con finitura rivestita di polvere, il gabinetto garantisce un'affidabilità a lungo termine ed è dotato di quattro ruote a rotazione chiudibili per una facile mobilità e un posizionamento stabile.Il pannello di controllo superiore include un layout intuitivo con un interruttore di alimentazione, interruttore di carico, voltmetro digitale, ammetro, contatore di potenza, contatore del fattore di potenza, contatore di accensione e selettori di tipo di carico.Gli operatori possono scegliere facilmente tra modalità di carico e capacità di sintonizzazione fine tramite interruttori dedicati.

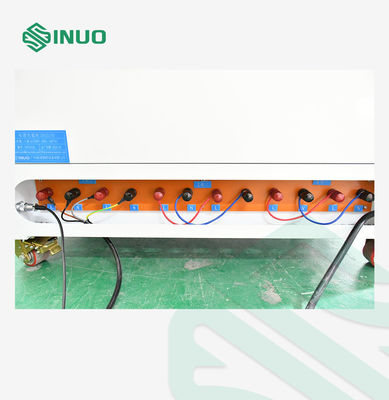

All'interno, l'armadio integra un sistema di carico completo a resistore-induttore-condensatore (RLC), supportato da un meccanismo di raffreddamento ad aria forzata ad alta efficienza.comprese le schede di circuito di controllo e i terminali di cablaggio di uscita, sono disposte in modo accurato per un funzionamento sicuro ed efficiente.

Questa soluzione di prova versatile e robusta è adatta a laboratori, centri di ricerca e sviluppo e ambienti di controllo della qualità che richiedono una simulazione di carico precisa e affidabile.Disponibile su richiesta.



Parametri tecnici




Fornitore di energia

AC380 a quattro fili a tre fasi ± 10% / 50 Hz.

Nota: deve avere un filo neutro.

Stazione di prova 3 stazioni, uscita indipendente
Metodo di controllo elettrico Controllo dei pulsanti
Voltaggio di uscita 0 ′ 300V, precisione ± 0,5%, visualizzazione digitale
corrente di uscita 030A, precisione ±0,5%, visualizzazione digitale
Fattore di potenza 0.3 ¢0.98, accuratezza ± 0,5%, visualizzazione digitale
Potenza di uscita 0 ′ 10 kW, precisione ± 0,5%, visualizzazione digitale
Tipo di carico Resistivo, induttivo, capacitivo tre in uno, commutabile
Carico di capacità 70uf, 140uf,7.3uf sono commutabili
Capacità di carico Opzionale per ciascuna potenza di carico e potenza di carico separata
Tempi di prova 0~999999 volte, può essere predefinito
Capacità di alimentazione di carico 3*10KVA
Alarme di sovraccarico Il limite massimo di corrente di uscita è di 30A, automaticamente tagliato se oltre i 32A
Dimensioni e peso Circa:1000×800×1800 (mm) in larghezza×D×H, 350 kg
