Apparecchiatura di collaudo del connettore di EV

Apparecchiature di prova per il ritiro del connettore di ricarica dei veicoli elettrici IEC 62196-1

Apparecchiature di prova per il ritiro del connettore di ricarica dei veicoli elettrici IEC 62196-1

Marchio:	Sinuo
Numero di modello:	SNQC1013
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/t
Capacità di approvvigionamento:	30 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Figure applicate:

Fig13, fig14

Tabella applicata:

Tabella 5

Clausole applicate:

Clausola 14.1.5, 14.1.6

Standard applicato:

CEI 62196-1

Metodo operativo:

Operazione manuale

Configurazione del peso:

165-750N

Spine di prova:

personalizzato

Stazione di prova:

Stazione singola

Imballaggi particolari:

Caso in compensato

Capacità di alimentazione:

30 set/mese

Evidenziare:

attrezzature di prova per il connettore di ricarica EV

Testatore di aspirazione IEC 62196-1

dispositivo di prova dei connettori per veicoli elettrici

Descrizione del prodotto

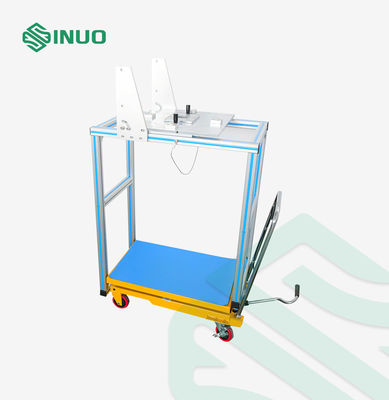

Apparecchiature di prova per il ritiro del connettore di ricarica dei veicoli elettrici IEC 62196-1

Norme e clausole rispettate

Questa apparecchiatura di prova è conforme alla norma IEC 62196-1:2022 punto 14.1.5, 14.1.6, fig. 13, fig. 14.

Visualizzazione delle attrezzature

Essa è utilizzata per verificare la forza di trazione necessaria quando la spina di prova viene tolta dalla presa e dal dispositivo di chiusura.

Parametri tecnici

La spina di prova, secondo i relativi fogli standard, deve avere contatti finemente macinati in acciaio indurito, con una rugosità superficiale non superiore a 0,8 μm sulla loro lunghezza attiva e spaziati alle distanze nominali, con una tolleranza di ±0,05 mm.

Le dimensioni dei contatti delle spine o la distanza tra le superfici di contatto per altri tipi di contatti delle spine devono essere conformi alle dimensioni minime indicate nelle relative schede standard.,con tolleranza di^+0,01₀mm

Le prese di prova non sono incluse in questo apparecchio di prova, si prega di utilizzare le prese di prova che il cliente ha già ordinato separatamente come segue:

- No, no.	Norme	Figura n.	Nome	QTY
1	IEC62196-2/Ed.3/CDV © IEC(E)	FOLLA STANDARD 2-I Folla 1	Stagno di prova:32A,250 V AC INLET DEL VEHICOLO	1
2	IEC62196-2/Ed.3/CDV © IEC(E)	FOLLA STANDARD 2 - Folla 1	Stagno di prova: 63 A, 480 V trifase O 70 A, 250 V monofase	1
3	IEC62196-2/Ed.3/CDV © IEC(E)	FOLLA STANDARD 2 - Fogli 1	L'ingresso del veicolo di prova: 63 A, 480 V trifase O 70 A, 250 V monofase	1
4	IEC62196-2/Ed.3/CDV © IEC(E)	FOLLA STANDARD 2-Ilf foglio 1	L'ingresso del veicolo di prova: 63 A, 480 V trifase O 70 A, 250 V monofase	1
5	IEC62196-2/Ed.3/CDV © IEC(E)	FOLLA STANDARD 2 - Folla 1	Stagno di prova: 16 A, 250 V Stagno monofase con 1 contatto pilota	1
6	IEC62196-2/Ed.3/CDV © IEC(E)	FOLLA STANDARD 2 - Folla 3	Inserimento del veicolo di prova: 16A, 250V, inserimento del veicolo monofase con contatto con un pilota
7	IEC62196-2/Ed.3/CDV © IEC(E)	FOLLA STANDARD 2 - Folla 1	Stagno di prova: 32 A, 250 V Stagno monofase con 2 contatti pilota	1
8	IEC62196-2/Ed.3/CDV © IEC(E)	FOLLA STANDARD 2-FOLLA 3	Inserimento del veicolo di prova: 32A, 250V, inserimento del veicolo monofase con 2 contatti pilota
9	IEC62196-2/Ed.3/CDV © IEC(E)	FOLLA STANDARD 2-Illc foglio 1	Collegamento di prova: 63 A, 480 V Collegamento trifase con 2 contatti pilota	1
10	IEC62196-2/Ed.3/CDV © IEC(E)	FOLLA STANDARD 2-Illc foglio 3	Inserimento del veicolo di prova: 63 A, 480 V Inserimento del veicolo in tre fasi con 2 contatti pilota
11	IEC62196-3/Ed.2/CDV © IEC(E)	FOLLA STANDARD 3-Ib Fogli 1	Connettore del veicolo di prova	1
12	IEC62196-3/Ed.2/CDV © IEC(E)	Fogli standard Configurazione BB L'accoppiatore del veicolo 250 A 900 V DC FOLLA STANDARD 3-Iia Folla 1	Connettore del veicolo di prova	1
13	IEC62196-3/Ed.2/CDV © IEC(E)	FOLLA STANDARD 3-IIIa Folla 2	L'ingresso del veicolo di prova	1
14	IEC62196-3/Ed.2/CDV © IEC(E)	FABRICA STANDARD 3-IVA Modo di ingresso del veicolo 2, 3 e 4 Fabbricazione	L'ingresso del veicolo di prova	1
15	IEC62196-3/Ed.2/CDV © IEC(E)	FOLLA STANDARD 3-Ivb INSERTAZIONE DEL VEICOLO TUTTI I MODI FOLLA 1	L'ingresso del veicolo di prova	1
