Apparecchiatura di collaudo del connettore di EV

Apparecchiature per la prova della forza di trazione e della coppia delle prese e dei connettori dei veicoli

Apparecchiature per la prova della forza di trazione e della coppia delle prese e dei connettori dei veicoli

Marchio:	Sinuo
Numero di modello:	SNQC1007
MOQ:	1
Condizioni di pagamento:	T/t
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Metodo operativo:

Operazione del bottone

Modalità di unità:

Motore e cilindro

Pesi della forza di tirata:

40n*1, 50n*1, 60n*1, 100n*2.250n*1 può ottenere 160n, 200n, 240n, 250n, 500n, 600n Pull Force

Pesi di coppia di torsione:

6n*1, 7n*1, 12n*1, 15n*1, 23n*1, 110n*1 può ottenere 0,6 nm, 0,7 nm, 1,2 nm, 1,5 nm, 2,3 nm, coppia

Braccio di coppia di torsione:

Ф200mm

Frequenza di tirata:

1 cycle/s

Dimensioni dell'attrezzatura:

L 1560mm*W 600mm*H 1530mm

Peso dell'attrezzatura:

220 kg

Imballaggi particolari:

Imballaggio delle esportazioni

Capacità di alimentazione:

10 set al mese

Descrizione del prodotto

Apparecchiature per la prova della forza di trazione e della coppia delle prese e dei connettori dei veicoli

Norme e clausole rispettate

È progettato e fabbricato in conformità alla figura 17 della sezione 25.3 della norma IEC 62196-1:2022 e alla tabella 11 della sezione 23 della norma IEC 60309-1:2012.3, ecc..

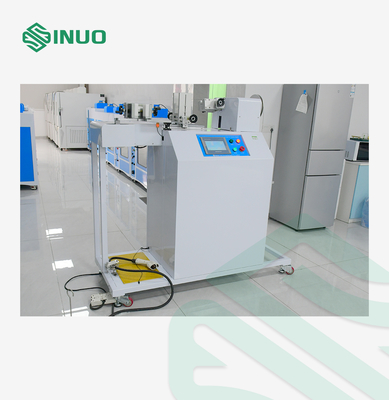

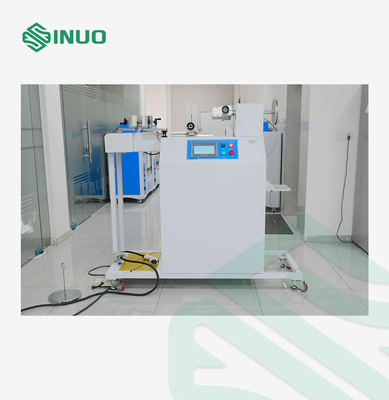

Visualizzazione del prodotto

La trazione è realizzata da un motore a regolazione della velocità monofase per azionare il meccanismo eccentrico, la velocità del motore è regolabile, per garantire il tempo preciso per ogni forza di trazione applicata;la coppia è ottenuta rilasciando il peso della coppia dalla bombola d'aria.

Questa apparecchiatura di prova della forza di trazione e della coppia è utilizzata per testare le prese del veicolo, le prese di corrente e i connettori per resistere alla forza di trazione e alla coppia specificate.

Parametri tecnici

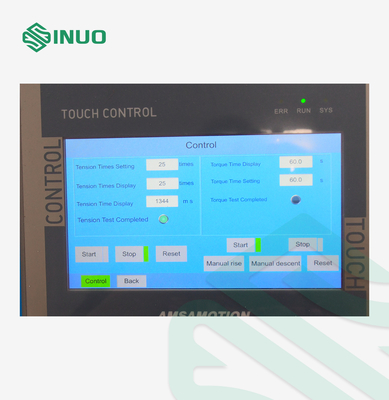

Metodo di funzionamento	Operazione a pulsante
Modalità di guida	Motore e cilindro
Pesi di trazione	40N1, 50N1, 60N1, 100N2,250N*1 Può raggiungere una forza di trazione di 160N, 200N, 240N, 250N, 500N, 600N
Pesi di coppia	6N1, 7N1, 12N1, 15N1, 23N1, 110N1 Può raggiungere coppia di 0,6Nm, 0,7Nm, 1,2Nm, 1,5Nm, 2,3Nm, 11Nm
Braccio di coppia	F200 mm
Frequenza di estrazione	1 ciclo/s
Cicli di trazione	1-999999 cicli, può essere predefinito, 100 cicli predefiniti
Tempo di applicazione della coppia	0.01S ~ 99 ore 59 minuti 59 secondi, predefinito 1 minuto
Fabbricazione	Un set di apparecchiature universali
Dimensioni e peso dell'attrezzatura	L 1560mmW 600mmH 1530mm, circa 220KG
Fornitore di energia	Fase singola AC220V±10%, 50/60Hz, 10A

Dettagli

Apparecchiature per la prova della forza di trazione e della coppia delle prese e dei connettori dei veicoli 0
