Dettagli dei prodotti

Casa prodotti

Apparecchiatura di collaudo del connettore di EV

Electric Vehicle Connector Cable Anchorage Pull Force and Torque Test Equipment

Marchio:	Sinuo
Numero di modello:	SNQC1007
MOQ:	1
Condizioni di pagamento:	T/t
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Modalità di unità:

Motore e cilindro

Metodo operativo:

Operazione del bottone

Pesi di coppia di torsione:

6n*1, 7n*1, 12n*1, 15n*1, 23n*1, 110n*1 può ottenere 0,6 nm, 0,7 nm, 1,2 nm, 1,5 nm, 2,3 nm, coppia

Pesi della forza di tirata:

40n*1, 50n*1, 60n*1, 100n*2.250n*1 può ottenere 160n, 200n, 240n, 250n, 500n, 600n Pull Force

Frequenza di tirata:

1 cycle/s

Braccio di coppia di torsione:

Ф200mm

Peso dell'attrezzatura:

220 kg

Dimensioni dell'attrezzatura:

L 1560mm*W 600mm*H 1530mm

Imballaggi particolari:

Imballaggio delle esportazioni

Capacità di alimentazione:

10 set al mese

Descrizione del prodotto

Electric Vehicle Connector Cable Anchorage Pull Force and Torque Test Equipment

Complied Standards & Clauses

It is designed and manufactured according to IEC62196-1: 2022 clause 25.3 Figure 17 and table 11, IEC60309-1: 2012 clause 23.3, etc..

Product Overview

This pull force and torque testing apparatus is designed for evaluating vehicle plugs, socket-outlets, and connectors to ensure they can endure the required mechanical stresses of pulling force and torsional load.

The equipment is developed and manufactured in full compliance with IEC 62196-1:2022 clause 25.3, Figure 17 and Table 11, as well as IEC 60309-1:2012 clause 23.3, among other relevant standards.

The pulling function is performed by a single-phase variable-speed motor that operates an eccentric mechanism, with adjustable motor speed to guarantee precise timing for each applied pull force. Torque is generated by an air cylinder that releases a calibrated torque weight, ensuring consistent and accurate torque measurement.

Technical Parameters

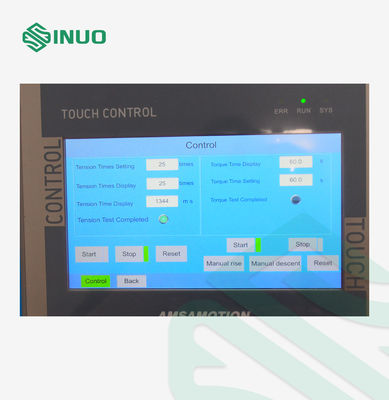

Operation Method	Button operation
Drive Mode	Motor and cylinder
Power Supply	Single phase AC220V±10%, 50/60Hz, 10A
Equipment Dimensions & Weight	L 1560mmW 600mmH 1530mm, approx. 220KG
Fixture	One set of universal fixtures
Torque Arm	Ф200mm
Torque Applied Time	0.01S ~ 99 hours 59 minutes 59 seconds, default 1 min
Pull Frequency	1 cycle/s
Pull Cycles	1-999999 cycles, can be preset, default 100 cycles
Pull Force Weights	40N1, 50N1, 60N1, 100N2,250N*1 Can achieve 160N, 200N, 240N, 250N,500N,600N pull force
Torque Weights	6N1, 7N1, 12N1, 15N1, 23N1, 110N1 Can achieve 0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m torque

Details

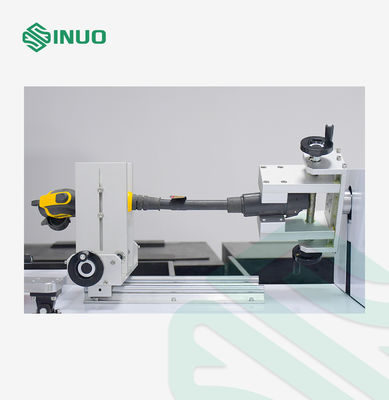

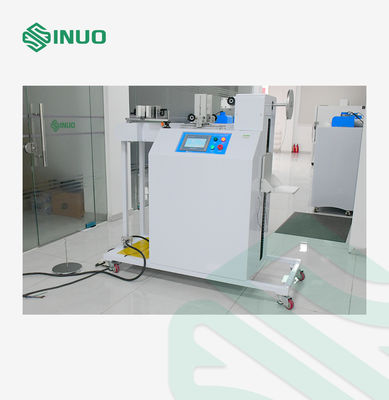

Electric Vehicle Connector Cable Anchorage Pull Force and Torque Test Equipment 0
