Apparecchiatura di collaudo del connettore di EV

IEC 60309 Apparecchiatura di prova di flessibilità conforme per prese e prese di corrente per veicoli elettrici

IEC 60309 Apparecchiatura di prova di flessibilità conforme per prese e prese di corrente per veicoli elettrici

Marchio:	Sinuo
Numero di modello:	SNQC1009
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/t
Capacità di approvvigionamento:	5 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Modalità di unità:

Servo motore

Stazione di prova:

separare

Carico pesi:

20n, 25n, 50n, 75n, 100n, 120n, 140n, 180n

Flessione del tasso:

0-60 cicli/min, prestabiliti

Metodo di controllo elettrico:

Controllo intelligente PLC, funzionamento touch da 7 pollici

Campione che preme metodo:

Clamping meccanico, la posizione è regolabile

Angolo di flessione:

0-360° può essere regolato liberamente

Flessione dei cicli:

0~999999 può essere predefinito, per impostazione predefinita 20000 cicli

Imballaggi particolari:

Imballaggio delle esportazioni

Capacità di alimentazione:

5 set/mese

Evidenziare:

IEC 60309 EV plug tester

EV socket-outlet flexibility apparatus

EV connector testing equipment with warranty

Descrizione del prodotto

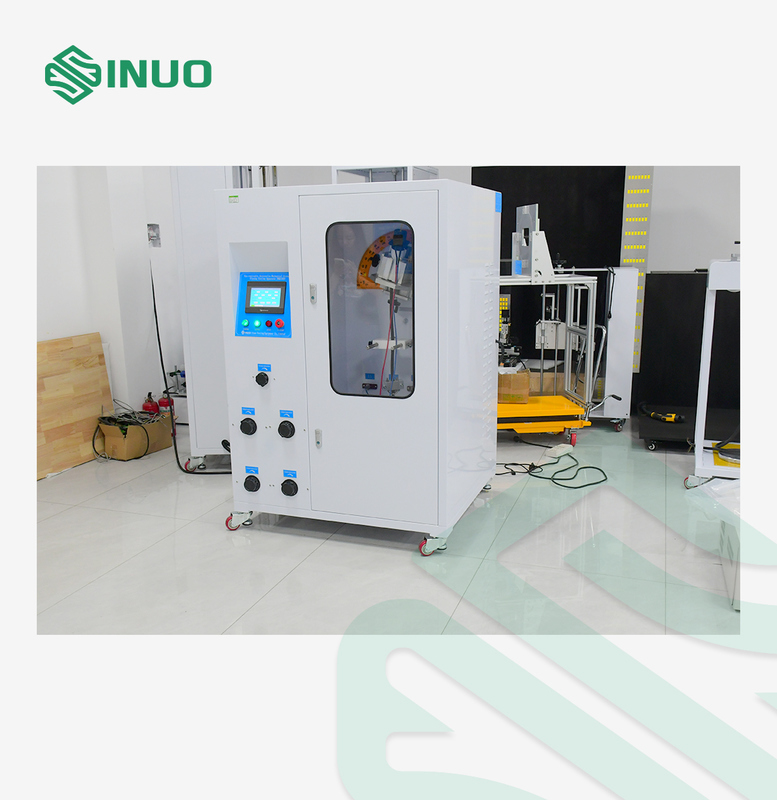

Apparato per test di flessibilità conforme a IEC 60309 per spine e prese EV

Standard e clausole conformi

L'apparecchio per test di flessibilità è progettato e fabbricato secondo i requisiti di IEC62196-1: 2022 clausola 26.4 tabella 14, IEC60309-1: 2012 clausola 24.4 figura 9, ecc.

Struttura dell'apparecchiatura

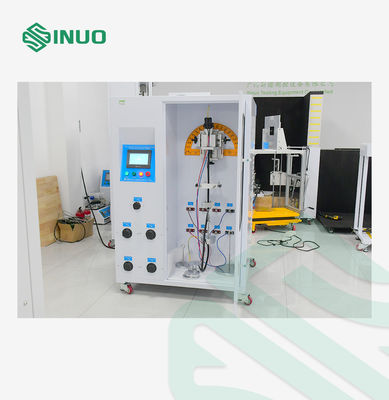

L'apparecchio per test di flessibilità è sviluppato appositamente in conformità con IEC 62196-1:2022 clausola 26.4 tabella 14 e IEC 60309-1:2012 clausola 24.4 figura 9, progettato per condurre test di resistenza alla flessione meccanica su spine per veicoli, prese e connettori non riavvolgibili.

Dotato di un sistema di controllo PLC e di un'interfaccia touchscreen a colori da 7 pollici, l'apparecchiatura garantisce un funzionamento intuitivo e un controllo preciso. Un servomotore aziona il movimento di flessione, consentendo agli operatori di preimpostare l'angolo, la velocità e il numero di cicli direttamente sullo schermo. Il test viene eseguito automaticamente in base ai parametri configurati e il sistema si arresta e avvisa una volta raggiunto il conteggio dei cicli target.

Questo apparecchio è dotato di display digitale ad alta precisione, controllo a frequenza variabile efficiente, regolazione precisa della velocità e impostazioni di memoria a sei cifre. Il suo dispositivo modulare multiuso e lo strumento di allineamento centrale rotante migliorano la flessibilità dei test, mentre la funzione di carico integrata può fornire tensione di prova ai campioni durante il funzionamento.

Con la sua automazione avanzata, l'accuratezza affidabile e il design versatile, questo sistema è una soluzione ideale per produttori e laboratori che cercano la verifica della conformità e i test di durata dei connettori EV.

Parametri tecnici

Stazione di prova	Singola
Alimentazione	Trifase AC380V±10%, 50Hz
Giudizio del test	Giudizio in base ai segnali dati quando la corrente viene condotta o meno
Modalità di azionamento	Servomotore
Dimensioni e peso dell'apparecchiatura	L 850mm * W 800mm * H 1500mm, l'intera macchina pesa circa 300 kg

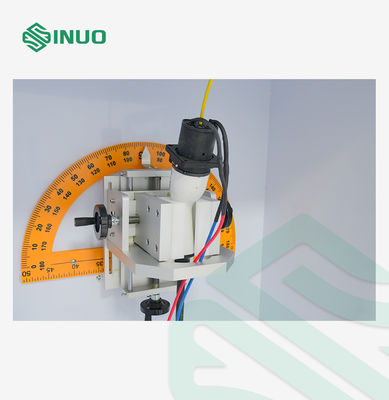

Angolo di flessione	0-360° regolabile liberamente (predefinito 90°, 45° su entrambi i lati della verticale)
Velocità di flessione	0-60 cicli / min, preimpostabile
Cicli di flessione	0~999999 preimpostabile, predefinito 20000 cicli
Pesi di carico	20N, 25N, 50N, 75N, 100N, 120N, 140N, 180N

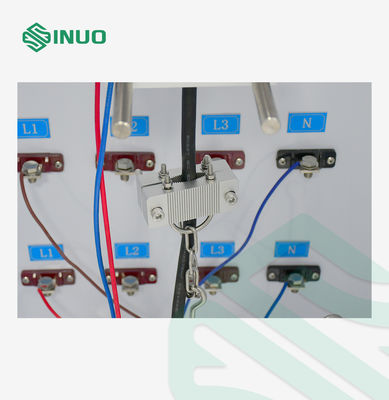

Potenza di carico	Integrata, con tensione di fase regolabile tra i conduttori 0-250V e corrente AC0-400A regolabile Nota: per carichi >400A, utilizzare una fonte di alimentazione esterna
Metodo di bloccaggio del campione	Bloccaggio meccanico, la posizione del punto di bloccaggio è regolabile
Metodo di controllo elettrico	Controllo integrato intelligente PLC, funzionamento tramite interfaccia touch umanizzata da 7 pollici
