Apparecchiatura per test di durata del blocco elettronico del connettore EV IEC 62196-1

Marchio:	Sinuo
Numero di modello:	SNQC1023A
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Distanza di forza di trazione:

0–50 N

Sblocco della portata della forza:

0–100 N

Posto di lavoro:

Stazione singola

Modalità operativa:

Manuale/Programmabile

Dimensioni (unità meccanica):

1000×900×1400 mm

Dimensioni (unità di controllo):

500×500×1400 millimetri

Impostazione dell'intervallo di tempo:

0–200 s (risoluzione 1 s)

Carica intervallo corrente:

1–200 mA regolabile

Imballaggi particolari:

Altro

Capacità di alimentazione:

1 set/mese

Evidenziare:

Apparecchiatura per test di durata del connettore EV

Tester per blocco elettronico IEC 62196-1

Tester per blocco elettronico del connettore EV

Descrizione del prodotto

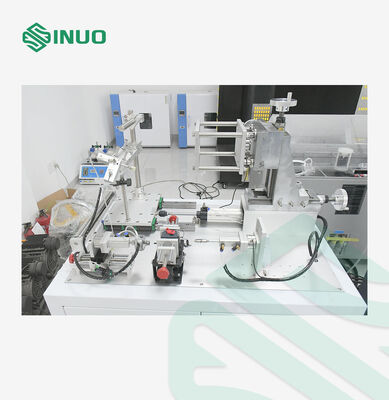

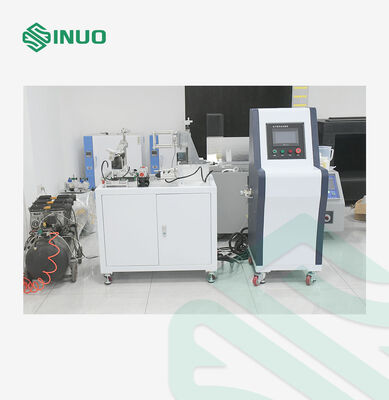

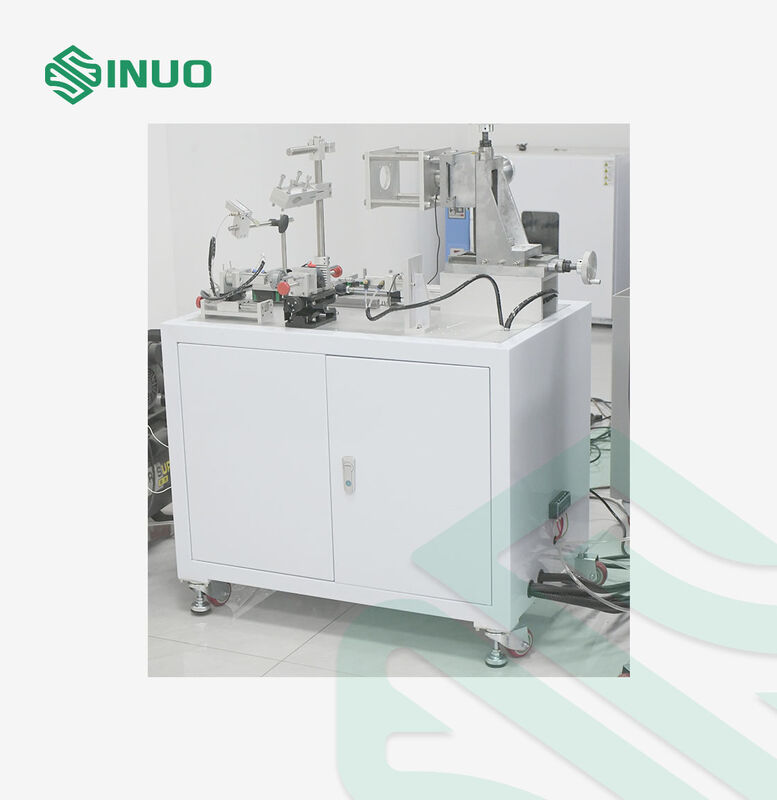

Apparecchiatura per test di durata del blocco elettronico del connettore EV IEC 62196-1

Standard e clausole conformi

Conforme a IEC62196-1:2022, ecc.

Panoramica dell'apparecchiatura

Garantisci la sicurezza e l'affidabilità dei tuoi connettori di ricarica EV con il nostro tester per il meccanismo di blocco della pistola di ricarica EV. Progettato per la valutazione completa delle prestazioni e della durata, simula le condizioni reali: stress meccanico, carico elettrico, influenza termica, sblocco di emergenza e cicli estremi.

Dotato di sensori ad alta precisione, controllo intelligente PLC Mitsubishi e dispositivi di fissaggio universali per connettori GB, UE e USA, offre test rapidi, accurati e automatizzati. Pienamente conforme a GB/T 20234.1-2023 e IEC 62196-1:2022, questo tester è la soluzione perfetta per centri di ricerca e sviluppo, laboratori di certificazione e produttori di apparecchiature EV che cercano dati di prestazioni affidabili e una maggiore sicurezza del prodotto.

Parametri tecnici

Dispositivo di blocco elettronico applica forza	Dotato di un dispositivo di applicazione della forza per il meccanismo della leva di blocco del dispositivo di blocco elettronico, il dispositivo di applicazione della forza può bloccare l'estremità della leva di blocco e applicare una spinta o una trazione assiale. L'intervallo di misurazione della forza deve soddisfare (0~50) N, l'errore di indicazione ≤ ±0,5% F.S., la risoluzione ≤ 0,1 N e la velocità di applicazione della forza può essere regolata per mantenere un valore di forza costante. Il dispositivo di applicazione della forza può misurare lo spostamento della parte sollecitata e la posizione della leva di blocco, e l'intervallo di misurazione dello spostamento deve soddisfare (0~50) mm.
Protezione di sicurezza	Protezione di messa a terra, protezione da cortocircuito, protezione da sovraccarico
Metodo di controllo elettrico	Controllo integrato intelligente PLC Mitsubishi, funzionamento con interfaccia uomo-macchina a colori da 7 pollici
Modalità operativa	Funzionamento manuale o programmabile
Alimentazione CC	(30V/10A) CC, precisione della tensione migliore di 0,5 classe, risoluzione ≤0,1V
Funzione di test	Dotato di funzione di test del blocco elettronico a barra superiore
Sblocco del dispositivo di blocco elettronico	È dotato di sblocco manuale del dispositivo di blocco elettronico e adotta una modalità operativa automatica controllata elettronicamente. La programmazione è implementata per soddisfare i requisiti di funzionamento normale (durata) del dispositivo di blocco elettronico. Il requisito di forza di sblocco è (0~100) N, l'errore di indicazione è ≤±0,5% F.S. e la risoluzione è ≤0,1 N.
Morsetti	a) Soddisfa i requisiti per dispositivi di blocco elettronici indipendenti o dispositivi di fissaggio per uso generale; b) Soddisfa i requisiti per interfacce di ricarica CA/CC universali secondo gli standard nazionali, americani ed europei.
Inversione di polarità	Il programma PLC commuta automaticamente e commuta 1 secondo dopo aver rilevato il feedback dello stato del blocco elettronico.
Funzione	È dotato di una corrente di carico regolabile da 1-200 mA e di un dispositivo di monitoraggio che fornisce feedback sul segnale di sblocco/blocco del blocco elettronico, registrando lo stato di accensione/spegnimento del segnale e il numero di volte.
Postazione di lavoro	Singola postazione di lavoro
Tempo di intervallo	Tempo di intervallo: può essere impostato arbitrariamente nell'intervallo di (0~200) s, risoluzione ≤1s, corrente di carico regolabile da 1-200 mA per collaborare con l'operazione;
Diagnosi dei guasti	Rilevamento del feedback del segnale integrato, arresto automatico in caso di anomalia
Numero di prove	Impostato arbitrariamente nell'intervallo di (0~99999) volte.
Progetto di test	a) Test di funzionamento normale (durata) del dispositivo di blocco elettronico b) Test di sblocco di emergenza manuale del dispositivo di blocco elettronico c) Test di durata del ciclo in condizioni estreme del dispositivo di blocco elettronico
