Apparecchiatura di collaudo del connettore di EV

Equipaggiamento per la prova della tensione statica e della compressione del cavo del connettore EV 5000N

Equipaggiamento per la prova della tensione statica e della compressione del cavo del connettore EV 5000N

Marchio:	Sinuo
Numero di modello:	SNF02
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Drive Mode:

Motor-driven

Sample Type:

EV Charging Gun

Weight:

220 kg

Dimensions (W×D×H):

1200 × 600 × 1800 mm

Test Speed:

1–300 mm/min

Height Stroke:

0–600 mm

Clamping Method:

Mechanical clamping

Force Range:

0–5000 N

Imballaggi particolari:

Imballaggio delle esportazioni

Capacità di alimentazione:

10 set al mese

Evidenziare:

Attrezzature per la prova dei cavi di connettore EV

macchina di prova della trazione statica 5000N

Tester di compressione del connettore EV

Descrizione del prodotto

Equipaggiamento per la prova della tensione statica e della compressione del cavo del connettore EV 5000N

Norme e clausole rispettate

Conforme alla norma IEC 62196-1:2022, ecc.

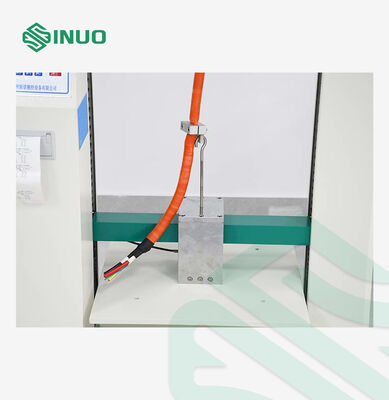

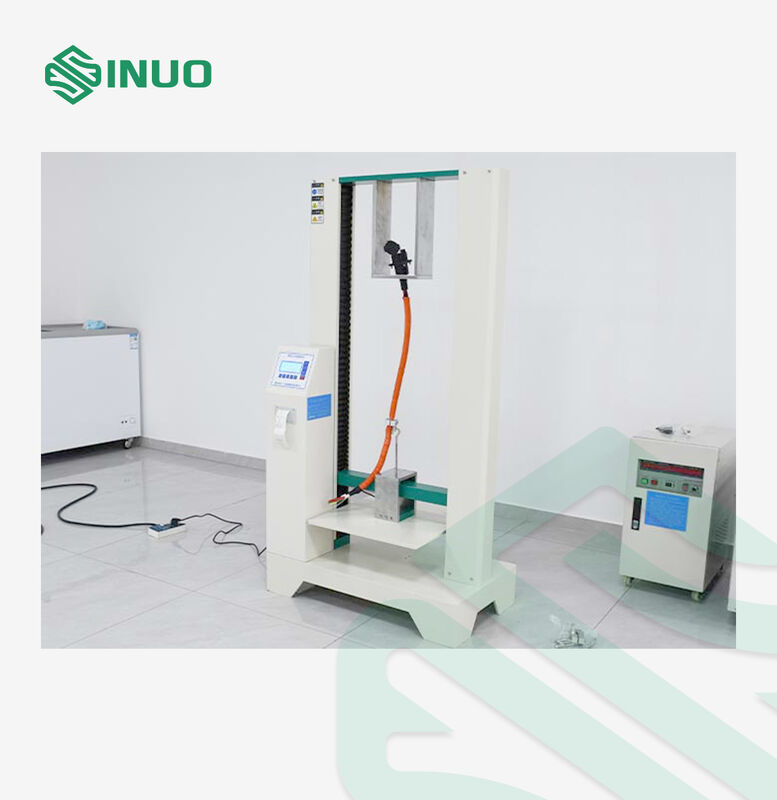

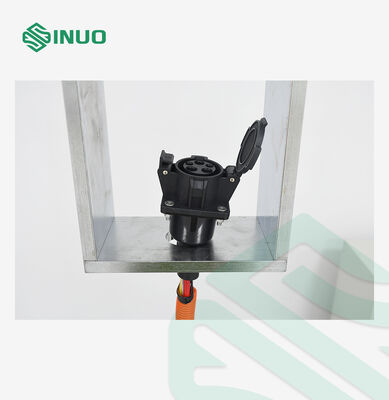

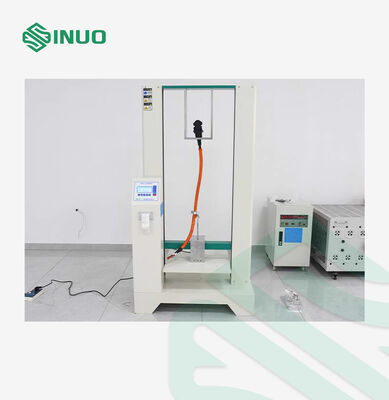

Visualizzazione del prodotto

Assicuratevi la resistenza meccanica e l'affidabilità dei cavi della pistola di ricarica del vostro veicolo elettrico con il nostro dispositivo di prova di tensione statica e compressione progettato per precisione e durata,Questo tester avanzato esegue sia i test di trazione e di compressione per convalidare che le strutture di chiusura del cavo possono resistere alle forze meccaniche incontrate nell'uso reale.

Equipaggiato con un telaio a doppia colonna azionato da un motore e un'interfaccia touch screen intuitiva, il tester consente un controllo accurato della forza, della velocità e della durata,fornendo un feedback in tempo reale della curva di forza/tempo per risultati altamente precisi.

Ideale per i dipartimenti di ricerca e sviluppo, i produttori di connettori per veicoli elettrici e i laboratori di controllo qualità, questo dispositivo offre test meccanici personalizzabili, ripetibili e affidabili,aiutare gli ingegneri a ottimizzare i progetti di cavi, migliorare la sicurezza e garantire la longevità del prodotto.

Parametri tecnici

Parametro	Specificità
Modello	SNF02
Dimensioni del telaio interno (W × D × H)	600 × 600 × 1000 mm
Dimensioni (W × D × H)	Circa 1200 × 600 × 1800 mm
Peso	Circa 220 kg.
Modalità di guida	a motore
Stazione di lavoro	Stazione singola
Metodo di controllo	Funzionamento del touch screen
Colpo di altezza	0 ‰ 600 mm
Metodo di chiusura	Clampare meccanica
Fabbricazione	2 pezzi di apparecchi di trazione, 1 pezzo di piastra di compressione di 500×500 mm
Funzioni di prova	Prova di trazione, prova di compressione per i connettori di ricarica EV
Temperatura di funzionamento	0°40°C
Tempo di tenuta della forza	1 ‰ 999 s (comincia il conto alla rovescia quando viene raggiunta la forza impostata)
Distanza di forza	0 ‰ 5000 N (controllato dal sensore, prestabilibile)
Unità di forza	N, kg, lb (cambiabile)
Accuratezza	Classe 0.25
Risoluzione	0.1 N
Visualizzazione della curva	Curva forza-tempo
Velocità di prova	1 ̊300 mm/min (regolabile)
Fornitore di energia	AC220V ± 10%, 50 ∼ 60 Hz
Intervallo di umidità	30% ∼ 90% RH
Tipo di campione	Collegamento di ricarica EV
