Apparecchiatura di collaudo del connettore di EV

Tester per la forza di inserimento e rimozione del connettore di ricarica EV

Tester per la forza di inserimento e rimozione del connettore di ricarica EV

Marchio:	Sinuo
Numero di modello:	SNQC1013C
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Capacità di prova:

1 kN

Lunghezza in movimento:

300 mm

Velocità di movimento:

10.000 – 1.000.000 mm/min

Dimensioni del piano di lavoro:

460×245 mm

Forza massima di inserimento/estrazione:

500N

Sistema di guida:

Controllo del movimento

Tipo di macchina:

Tipo desktop

Peso netto:

ca. 60 chilogrammi

Imballaggi particolari:

Altro

Capacità di alimentazione:

1 set/mese

Evidenziare:

Tester di forza per connettori EV

Macchina per la forza di inserimento del connettore EV

Tester di forza di trazione del connettore EV

Descrizione del prodotto

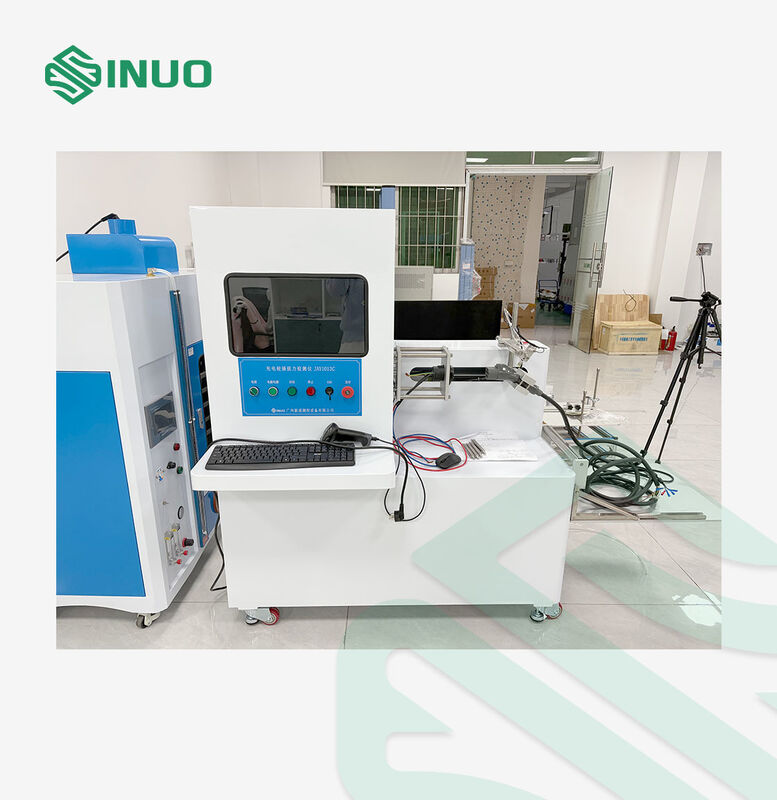

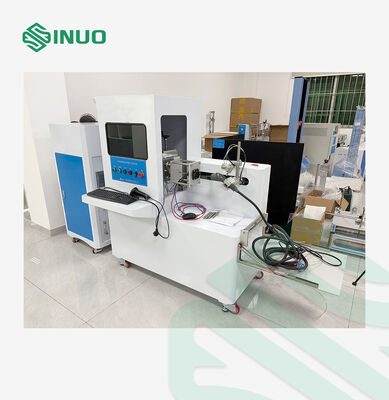

Tester per la Forza di Inserimento e Rimozione del Connettore di Ricarica EV

Panoramica dell'attrezzatura

Il Tester per la Forza di Inserimento e Rimozione della Pistola di Ricarica è progettato per testare con precisione le forze di inserimento e rimozione dei connettori di ricarica EV. È ampiamente utilizzato per il controllo qualità dei materiali in entrata nella produzione di pistole di ricarica EV, contribuendo a prevenire difetti funzionali e garantendo la conformità alle specifiche tecniche richieste.

Il sistema adotta una vite a sfere ad alta precisione e un azionamento a motore passo-passo, garantendo un movimento lineare stabile e un controllo accurato della forza. Con un livello di precisione della forza di classe 0,5 e una frequenza di campionamento fino a 1000 Hz, il tester fornisce risultati di test altamente affidabili.

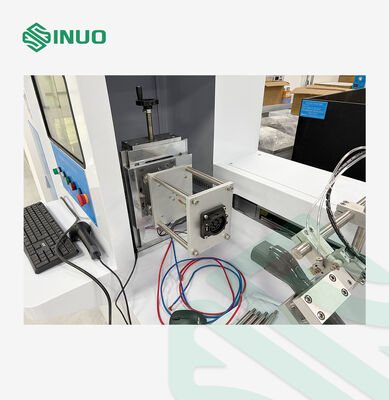

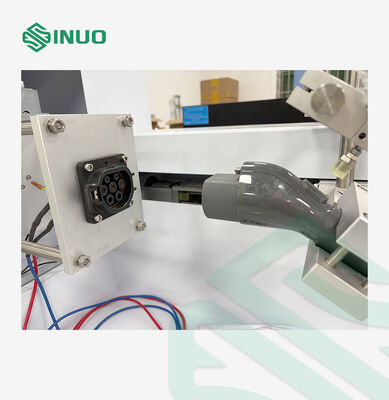

Supporta dispositivi di fissaggio personalizzati in base ai diversi modelli di pistole di ricarica e integra la scansione del codice a barre per la registrazione automatica dei dati di test, rendendolo ideale per la produzione di massa e l'ispezione completa negli stabilimenti di produzione.

Parametri tecnici

1. Parametri meccanici e di prestazione

Categoria	Articolo	Specifica
Capacità di carico	Capacità di test	1 kN
Standard di riferimento	Conformità	JIS B 7721 Tester di trazione/compressione – Classe 0,5
Corsa massima	Lunghezza di movimento	300 mm
Intervallo di velocità	Velocità di movimento	10.000 – 1000.000 mm/min
Sistema di azionamento	Controllo del movimento	Vite a sfere ad alta precisione + motore passo-passo ad alta precisione
Forza massima di inserimento/rimozione	Limite	500 N
Dimensioni del piano di lavoro	Base di fissaggio	460 × 245 mm
Tipo di macchina	Struttura	Tipo da tavolo
Peso	Peso netto	Circa 60 kg

2. Parametri del sensore e di misurazione

Categoria	Articolo	Specifica
Cella di carico	Livello di precisione	Classe 0,5 (errore di misurazione ≤ 0,5%)
Frequenza di campionamento	Frequenza di campionamento del carico	1000 volte/sec
Canali del sensore	Canali di ingresso della cella di carico	1 canale
Opzioni unità	Unità di visualizzazione	mN, N, kN (kgf, gf, lb(in) opzionali per modelli esteri)

3. Sicurezza e protezione

Articolo	Specifica
Funzioni di protezione	Arresti limite superiore/inferiore, protezione da sovraccarico, pulsante STOP, arresto di emergenza, protezione limite definita dal software

4. Requisiti di alimentazione

Articolo	Specifica
Potenza nominale	300 VA
Alimentazione	Monofase AC100V–120V o AC200V–240V

Dettagli

Tester per la forza di inserimento e rimozione del connettore di ricarica EV 0
