Apparecchiatura di collaudo del connettore di EV

Equipaggiamento di prova di flessione del connettore EV con servomotore 0-360° angolo di piegatura regolabile conforme alla norma IEC62196-1

Equipaggiamento di prova di flessione del connettore EV con servomotore 0-360° angolo di piegatura regolabile conforme alla norma IEC62196-1

Marchio:	Sinuo
Numero di modello:	SNQC1009
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Stazione di prova:

Stazione unica

Peso dell'attrezzatura:

150 kg

Tasso di piegamento:

0-60 volte/min

Angolo di piegatura:

0-360° regolabile

Dimensioni dell'attrezzatura:

W1000*D800*H1600mm

Modalità di guida:

Azionamento del servomotore

Alimentazione elettrica:

AC220V±10%/50-60Hz

Caricare il peso:

20N, 25N, 50N, 75N, 100N, 140N

Imballaggi particolari:

Imballaggio per l'esportazione

Capacità di alimentazione:

10 set al mese

Evidenziare:

IEC 62196-1 Apparecchiatura di prova di flessione dei connettori EV

Attrezzatura di prova di flessione del connettore EV

Descrizione del prodotto

Apparecchiatura di prova di flessione per connettori di ricarica per veicoli elettrici

Sistema di prova di flessione e piegatura

Questo sistema di prova specializzato valuta la resistenza meccanica e la durata dei connettori di ricarica per veicoli elettrici, delle spine industriali, delle prese e degli accoppiatori attraverso un'analisi completa delle prestazioni di flessione.

Standard di conformità

Conforme a IEC62196-1:2014 clausola 7.11 e clausola 7.15
Conforme a IEC60309-1:2012 clausola 24.4

Panoramica del prodotto

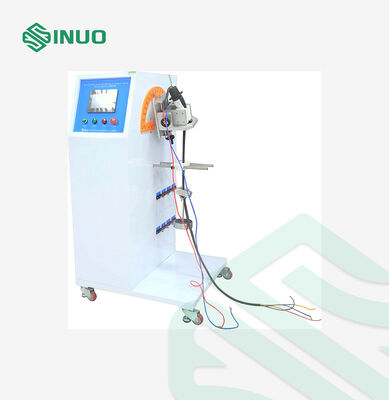

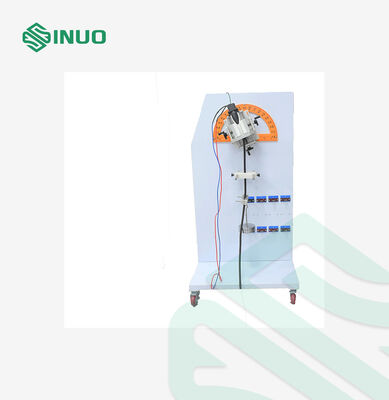

La macchina per test di flessibilità delle spine EV è progettata per valutare l'integrità meccanica dei connettori di ricarica per veicoli elettrici nel punto critico di ingresso del cavo, l'area più suscettibile a sollecitazioni di flessione ripetute durante il funzionamento nel mondo reale.

Utilizzando la tecnologia del servomotore ad alta precisione, questo sistema aziona una piattaforma rotante che fa oscillare i campioni di prova attraverso movimenti controllati da sinistra a destra. Il sistema di controllo intelligente interrompe automaticamente il funzionamento al raggiungimento del numero di cicli preimpostato e fornisce chiari segnali di completamento. Il controllo servo avanzato garantisce angoli di oscillazione precisi con uno spostamento laterale minimo, garantendo ripetibilità e affidabilità del test.

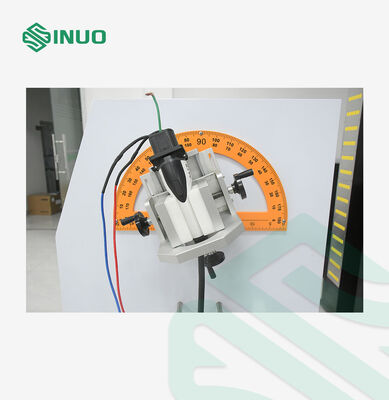

I campioni di grandi dimensioni sono montati saldamente su piastre in alluminio resistenti, con l'asse di oscillazione allineato con precisione al punto di ingresso del cavo. Questa configurazione simula accuratamente le sollecitazioni applicative reali, riducendo al minimo le sollecitazioni inutili per un'autentica simulazione meccanica.

Progettata per ambienti di test esigenti, l'apparecchiatura funziona con un ingresso di alimentazione AC220V±10% / 50–60Hz e offre prestazioni stabili con una potenza nominale di 3KW. Ideale per laboratori di ricerca e sviluppo, strutture di test di conformità e dipartimenti di garanzia della qualità specializzati in connettori EV e componenti di alimentazione industriali.

Specifiche tecniche

Parametro	Specifiche
Dimensioni dell'apparecchiatura	Appross.: L1000 × P800 × H1600mm
Peso dell'apparecchiatura	150 kg
Metodo di giudizio del test	Analisi del segnale di conduzione di corrente

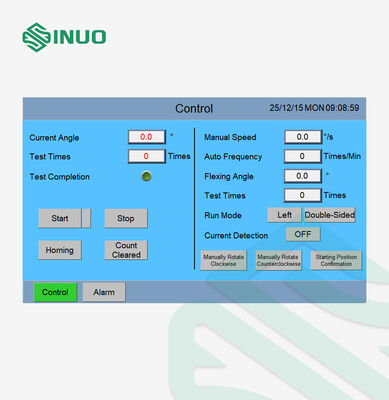

Controllo elettrico	Controllo integrato intelligente PLC con interfaccia touch HMI da 7 pollici
Sistema di azionamento	Azionamento servomotore
Opzioni di peso del carico	20N, 25N, 50N, 75N, 100N, 140N
Intervallo di angolo di flessione	0-360° regolabile (predefinito ±45°)
Capacità del ciclo di flessione	0-999.999 cicli preimpostati (cicli predefiniti 20.000)
Velocità di flessione	0-60 cicli/min, completamente regolabile
Alimentazione del carico	Connessione esterna con armadio di carico opzionale con tensione regolabile (0-250 V tra i conduttori) e corrente regolabile (CA 0-400 A)
Serraggio del campione	Serraggio meccanico con posizione del punto di serraggio regolabile
