Apparecchiatura di collaudo del connettore di EV

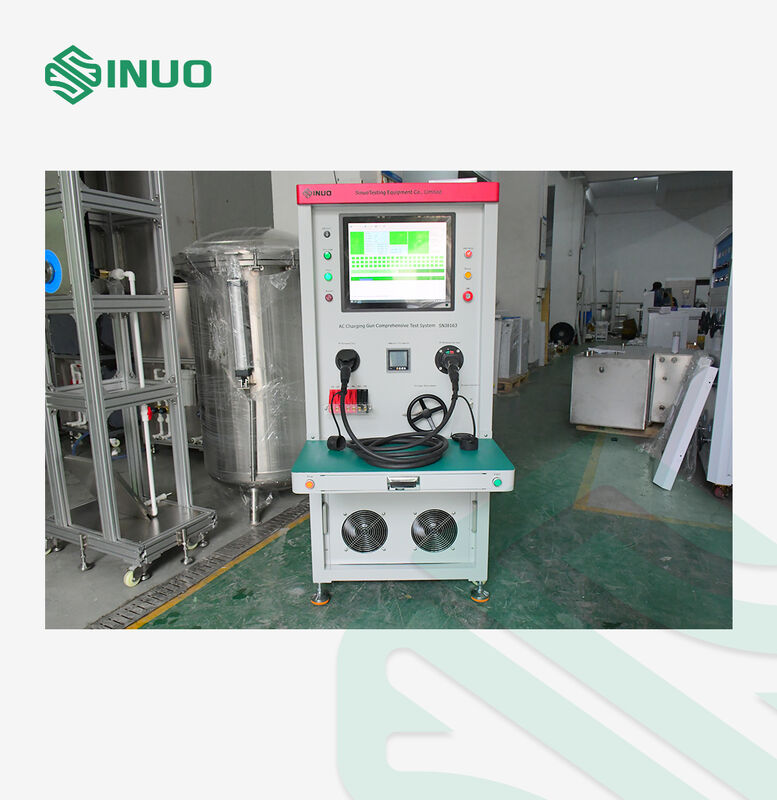

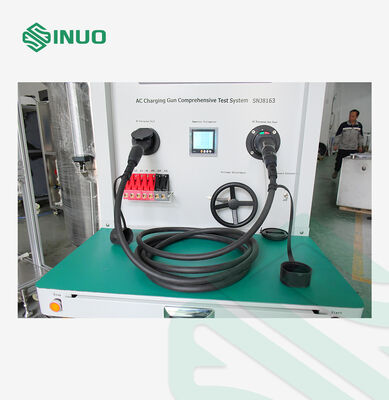

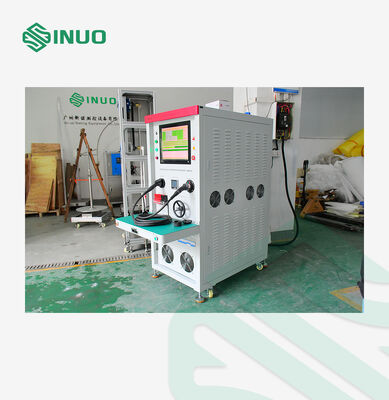

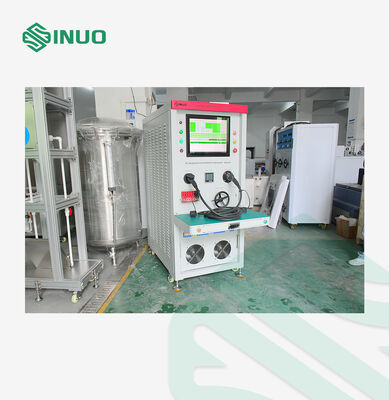

Sistema completo di test per pistola di ricarica AC, macchina per test connettori AC EV

Sistema completo di test per pistola di ricarica AC, macchina per test connettori AC EV

Marchio:	Sinuo
Numero di modello:	Sneq08
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	20 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Intervallo di test di resistenza:

1 - 5000Ω

Intervallo di test termistor:

100 - 50.000 Ω

Tensione di resistenza alla gamma:

AC 0-5KV/DC 0-6KV

Tensione del test di isolamento:

DC 100 - 1000V

Intervallo di resistenza all'isolamento:

1 MΩ - 1GΩ

Metodo di input dei dati:

Scanner (codice a barre/QR)

Sistema di controllo:

PLC + PC industriale

Integrazione del computer:

Supporta l'integrazione MES (opzionale)

Fornitura d'aria:

0,6 MPA

Gamma di resistenza incorporata:

1–5000 Ω

Spina CA da 16 A:

RC non premuto: 680 Ω, RC+R4 premuto: 3,38 kΩ

Spina CA da 32 A:

RC non premuto: 220 Ω, RC+R4 premuto: 3,52 kΩ

Spina CA da 63 A:

RC non premuto: 100 Ω, RC+R4 premuto: 3,4 kΩ

Dimensioni:

L 900 × P 800 × A 1800 mm

Peso:

300KG

Imballaggi particolari:

Box di compensato

Capacità di alimentazione:

20 set/mese

Descrizione del prodotto

Sistema di test completo per connettori EV per pistole di ricarica AC

Questo sistema di test viene utilizzato principalmente per l'ispezione funzionale delle spine AC secondo gli standard cinesi (GB), europei (EU) e americani (UL). A ogni spina può essere assegnato un codice QR univoco e i risultati dei test vengono salvati automaticamente nei rapporti. I risultati qualificati possono essere stampati direttamente. Tutte le funzioni vengono testate automaticamente in un'unica esecuzione, offrendo alta efficienza e risparmio di manodopera, rendendolo adatto all'ispezione completa della produzione di massa nelle fabbriche.

Funzioni di test

Test di rottura, continuità, cortocircuito e sequenza di cablaggio per ogni singolo filo
Test di resistenza di continuità del conduttore principale
Misurazione della resistenza integrata (compresi gli stati premuti e non premuti degli interruttori a pulsante)
Verifica della capacità di trasporto di corrente e misurazione della caduta di tensione
Test di isolamento tra i fili
Test di tenuta dielettrica (alta tensione) tra i fili
Test del filo della termocoppia

Specifiche tecniche

Alimentazione	Monofase AC 220V / 50Hz
Alimentazione ad aria	0,6 MPa
Sistema di controllo	PLC + PC industriale
Scansione del codice a barre	Il dispositivo è dotato di uno scanner per leggere codici a barre o codici QR sui campioni di test. Scansionare il prodotto prima del test; dopo il test, il codice scansionato viene automaticamente associato al record del test, consentendo la tracciabilità.
Test di continuità del filo	I test di rottura, continuità, cortocircuito e sequenza di cablaggio vengono eseguiti tramite la scansione degli ingressi/uscite PLC. Il PLC determina automaticamente il superamento/fallimento.
Intervallo di resistenza integrato	1–5000 Ω, Precisione: 1% È possibile impostare limiti superiori e inferiori per determinare la qualità del prodotto.
Resistenza CC e PE (pulsante premuto / non premuto)	Spina AC 16A: Non premuto RC: 680Ω,Premuto RC+R4:3.38 kΩ Spina AC 32A:Non premuto RC: 220Ω,Premuto RC+R4:3.52 kΩ Spina AC 63A:Non premuto RC: 100Ω,Premuto RC+R4:3.4 kΩ La precisione della misurazione della resistenza deve raggiungere l'1%–2%.
Intervallo di test del termistore	100–50.000 Ω, Precisione: 2% È possibile impostare limiti superiori e inferiori per determinare la qualità della continuità.
Test di capacità di trasporto di corrente e caduta di tensione	Misura la caduta di tensione attraverso i connettori in condizioni di corrente nominale e di sovraccarico. Trasformatore regolabile trifase integrato: uscita 0-380 V, carico trifase regolabile 0-35 A. Intervalli di test supportati: 3,3 kW monofase 16A 7,4 kW monofase 32A 11 kW trifase 16A 22 kW trifase 32A
Test di resistenza di isolamento	Monofase: L-N, L-E, E-N Trifase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Parametri: Tensione di prova: CC 100–1000 V (regolabile) Limite inferiore: 1 M–1 GΩ (regolabile) Precisione: ±5% Allarme quando la resistenza < valore impostato
Test di tenuta dielettrica (Hi-Pot)	Monofase: L-N, L-E, E-N Trifase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Parametri: Tensione di prova: CA 0–5 kV / CC 0–6 kV (regolabile) Limite di corrente di dispersione: CA 0,1–20 mA, CC 0,01–5 mA Precisione: ±1,5% + 3 cifre Visualizzazione digitale della tensione, regolazione programmabile automatica Allarme se la corrente di dispersione supera il valore impostato
Stazione di prova	Stazione singola, un prodotto per test
Supporti per spine	Supporto per spina per veicoli AC UE, supporto per spina per piedistallo AC UE, supporto per spina AC GB, supporto per spina AC USA
Piastra di coda	Dispositivo di fissaggio speciale corrispondente al prodotto di prova, con morsetto e piastra protettiva
Altezza presa	750–1000 mm, progettato ergonomicamente

Panoramica del sistema
