Apparecchiatura di collaudo del connettore di EV

Sistema di prova dell'aumento di temperatura dei connettori per veicoli elettrici 100A IEC 62196-1

Sistema di prova dell'aumento di temperatura dei connettori per veicoli elettrici 100A IEC 62196-1

Marchio:	Sinuo
Numero di modello:	SNQC1006-100A
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Punto di misura di temperatura:

16 canali

Modo della corrente d'uscita:

Intermittente continuo

Intervallo di misurazione della temperatura:

0~400°C

Velocità di scansione della temperatura:

Da 1 a 255 secondi tutti i canali

Record Dati Temperatura:

I dati possono essere memorizzati su chiavetta USB

Cicli di prova in modalità intermittente:

1~99999 cicli

Tempo continuo della prova di modo:

0.01~99.99 ore

Tempo intermittente della prova di modo:

0.01~99.99 ore

Corrente regolabile costante in uscita:

CA 0-100 A

Tensione in uscita del test di carico:

Sotto CA 5V

Dimensioni:

ca. Lunghezza 800 mm* Larghezza 680 mm* Altezza 1610 mm

Peso:

125 kg

Imballaggi particolari:

Imballaggio per l'esportazione

Capacità di alimentazione:

10 set al mese

Evidenziare:

Connettori per veicoli elettrici 62196-1

Connettori per veicoli elettrici 100A

Descrizione del prodotto

Sistema di prova dell'aumento di temperatura dei connettori per veicoli elettrici 100A IEC 62196-1

Standard e clausole conformi

Questo sistema di prova dell'aumento di temperatura soddisfa i requisiti standard di IEC 62196-3: 2022 clausola 24, IEC 62196-1: 2022 clausola 24, clausola 34.2, 34.4 e 35.4, IEC 60309-1: 2012 clausola

22, ecc.

Panoramica del prodotto

Il sistema di prova dell'aumento di temperatura è composto da un regolatore di tensione elettrica, un trasduttore di corrente, un controllore programmabile PLC, un sensore di corrente, un touch screen umanizzato e un telaio mobile. Può emettere stabilmente la corrente di prova ed eliminare l'influenza sulla corrente di prova causata dalla fluttuazione della tensione di alimentazione, dal filo di collegamento o dalla barra di rame e dal valore di resistenza del campione, migliorando l'accuratezza del risultato del test. L'alimentatore ha funzioni di bassa perdita, alta efficienza, facile funzionamento, controllo e rilevamento completi. Il touch screen può visualizzare in tempo reale il valore della corrente e i valori della temperatura di ogni punto di misurazione della temperatura. Il valore della temperatura può essere registrato ogni 2 secondi e può essere generato un rapporto, che può essere memorizzato in un'unità flash USB e copiato su un computer per la visualizzazione e la stampa.

Parametri tecnici

possono Misurazione Punto	16 a
Funzionamento Metodo	Colore umanizzato tocco di
Uscita Costante Regolabile Corrente	CA 0-100A
Uscita Corrente Modalità	Continua/ Intermittente
Carico Prova Uscita Tensione	Inferiore a CA 5V
Corrente Risoluzione	0.1A
Amperometro Precisione	±1%±3 byte
Voltmetro Precisione	±1%±3 byte
Continua Modalità Prova Tempo	0.01～99.99 ore
Intermittente Modalità Prova Tempo	0.01～99.99 ore
Intermittente Modalità Prova Cicli	di～99999 cicli, spegnimento automatico quando i cicli di prova scansione il valore preimpostato
possono Misurazione Intervallo	0~400°C, precisione 0.3% lettura + 1°C; risoluzione: 0.1°C
possono secondi Acquisizione	Configura RS232 interfaccia di pezzi canali interfaccia di
possono dati Velocità	di scansione della temperatura 1 a
possono secondi tutti	i canali Registrazione dati temperatura I dati
possono essere memorizzati	su disco U Termocoppia di misurazione della temperatura Americano Omega tipo T 30AWG termocoppia
a filamento,	lunghezza 2 metri, un totale
di 8 pezzi Alimentazione	Monofase CA220V±10%, 50/60Hz, 3KVA Dimensioni e peso

dell'apparecchiatura

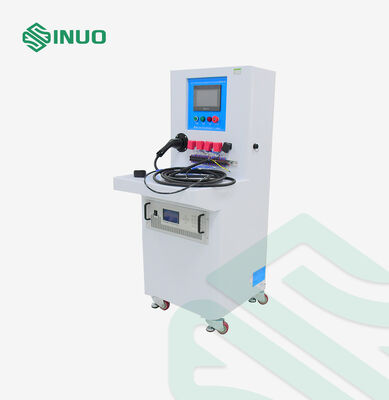

Sistema di prova dell'aumento di temperatura dei connettori per veicoli elettrici 100A IEC 62196-1 0

Sistema di prova dell'aumento di temperatura dei connettori per veicoli elettrici 100A IEC 62196-1 1
