Apparecchiatura di collaudo del connettore di EV

Apparecchiature per il collaudo dei connettori EV per la valutazione della resistenza meccanica e della flessibilità dei connettori e delle spine di ricarica per veicoli elettrici

Apparecchiature per il collaudo dei connettori EV per la valutazione della resistenza meccanica e della flessibilità dei connettori e delle spine di ricarica per veicoli elettrici

Marchio:	Sinuo
Numero di modello:	SNQC1009
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Peso dell'attrezzatura:

150 kg

Tasso di piegamento:

0-60 volte/min

Angolo di piegatura:

0-360° regolabile

Stazione di prova:

Stazione unica

Modalità di guida:

Azionamento del servomotore

Dimensioni dell'attrezzatura:

W1000*D800*H1600mm

Caricare il peso:

20N, 25N, 50N, 75N, 100N, 140N

Alimentazione elettrica:

AC220V±10%/50-60Hz

Imballaggi particolari:

Imballaggio per l'esportazione

Capacità di alimentazione:

10 set al mese

Evidenziare:

Apparecchiature per il collaudo dei connettori di ricarica per veicoli elettrici

Apparecchiature per il collaudo dei connettori EV per la valutazione della flessibilità

Apparecchiature per il collaudo dei connettori EV per la resistenza meccanica

Descrizione del prodotto

Apparecchiature per la prova della resistenza meccanica e della flessibilità dei connettori EV

Questa attrezzatura di prova specializzata valuta la resistenza meccanica e la flessibilità dei connettori, delle prese, delle prese e degli accoppiatori di carica dei veicoli elettrici secondo gli standard internazionali.

Norme di conformità

Conforme alla norma IEC 62196-1:2014, punto 7.11 e punto 7.15, IEC 60309-1:2012, punto 24.4.

Visualizzazione del prodotto

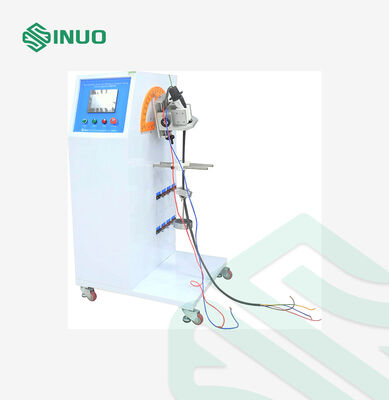

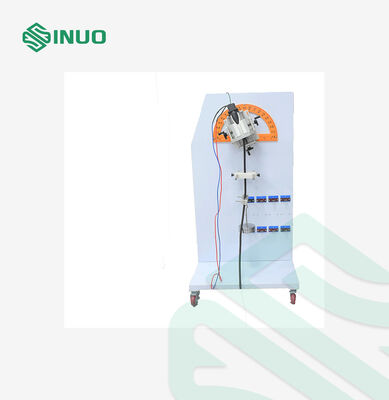

La macchina di prova della flessibilità della spina del veicolo elettrico è progettata per valutare la durata meccanica dei componenti di ricarica dei veicoli elettrici,con particolare attenzione al punto di ingresso del cavo, la zona più suscettibile a ripetute sollecitazioni di piegatura nelle applicazioni reali.

Questo apparecchio ad alta precisione utilizza la tecnologia del servomotore per azionare un giradischi che oscilla i campioni di prova attraverso movimenti controllati da sinistra a destra.Il sistema si arresta automaticamente al raggiungimento dei cicli di flessione prestabiliti e segnala il completamento della provaIl controllo servo intelligente garantisce angoli di oscillazione precisi e ripetibili con un minimo spostamento laterale, garantendo risultati di prova affidabili.

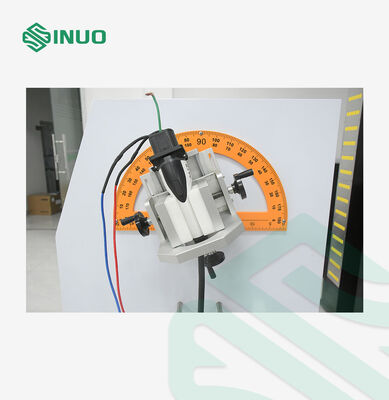

I campioni di grandi dimensioni sono saldamente montati su lastre di alluminio durevoli, con l'asse di oscillazione allineato con precisione al punto di ingresso del cavo per simulare con precisione le sollecitazioni di applicazione.Questa configurazione riduce al minimo lo sforzo inutile fornendo una simulazione meccanica autentica.

Progettata per ambienti di prova pesanti, l'apparecchiatura funziona con potenza di ingresso AC220V ± 10% / 50-60Hz e offre prestazioni stabili con una potenza nominale di 3KW.strutture di prova della conformità, e dipartimenti di garanzia della qualità specializzati in connettori per veicoli elettrici e componenti di potenza di livello industriale.

Specifiche tecniche

Dimensioni dell'apparecchiatura	Approximativamente: W1000 × D800 × H1600mm
Peso dell'apparecchiatura	150 kg
Giudizio di prova	Valutazione basata sul segnale di conduzione corrente

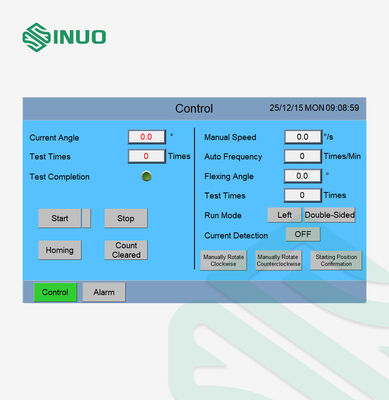

Controllo elettrico	Controllo integrato intelligente PLC con interfaccia touch HMI da 7 pollici
Modalità di guida	Servo motor drive
Peso del carico	20N, 25N, 50N, 75N, 100N, 140N
Angolo di piegatura	regolabile da 0 a 360° (default ±45°)
Cicli di piegatura	0-999,999 prestabilitabile (di default 20.000 cicli)
Tasso di piegatura	0-60 cicli/min, prestabilibile
Fornitore di alimentazione del carico	Connessione esterna, armadio di carico opzionale con tensione e corrente regolabili (0-250V) (AC 0-400A)
Clamping di esemplari	Clampaggio meccanico con posizione regolabile
