Apparecchiatura di collaudo del connettore di EV

Test per il caricamento del connettore di carica del veicolo elettrico

Test per il caricamento del connettore di carica del veicolo elettrico

Marchio:	Sinuo
Numero di modello:	SNQC1013
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	30 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Tabella applicata:

Tabella 5

Figure applicate:

Fig13, fig14

Norma applicata:

CEI 62196-1

Clausole applicate:

Clausola 14.1.5, 14.1.6

Configurazione del peso:

165-750N

Metodo operativo:

Operazione manuale

Stazione di prova:

Stazione unica

Spine di prova:

Personalizzato

Imballaggi particolari:

custodia in compensato

Capacità di alimentazione:

30 set/mese

Evidenziare:

Apparecchiatura di prova per connettori EV a funzionamento manuale

165-750N Configurazione di peso Tester del connettore di ricarica del veicolo elettrico

Apparecchiatura di prova IEC 62196-1 per stazione singola

Descrizione del prodotto

Apparecchiatura di prova per la rimozione del connettore di ricarica per veicoli elettrici IEC 62196-1

Questa apparecchiatura di prova specializzata misura la forza di rimozione richiesta quando si scollegono le spine di prova dalle prese di ricarica dei veicoli elettrici e dai dispositivi di bloccaggio, garantendo la conformità agli standard di sicurezza internazionali.

Standard di conformità

Conforme a IEC 62196-1:2022 clausola 14.1.5, 14.1.6, fig13, fig14

Panoramica dell'apparecchiatura

Progettata per verificare la forza di rimozione quando le spine di prova vengono rimosse dalle prese e dai meccanismi di bloccaggio, garantendo le corrette prestazioni e la sicurezza del connettore.

Specifiche tecniche

Le spine di prova presentano contatti finemente rettificati in acciaio temprato con una rugosità superficiale non superiore a 0,8 µm sulla loro lunghezza attiva. I contatti sono distanziati a distanze nominali con una tolleranza di ±0,05 mm.

Le dimensioni dei contatti delle spine o le distanze tra le superfici dei contatti per altri tipi di spine sono conformi alle dimensioni minime specificate nelle relative schede standard, con una tolleranza di +0,010 mm.

Nota:Le spine di prova non sono incluse con questo apparecchio. Si prega di utilizzare le spine di prova ordinate separatamente come elencato di seguito:

No	Standard	Figura n.	Nome	Q.tà
1	IEC62196-2/Ed.3/CDV (C) IEC(E)	SCHEDA STANDARD 2-I foglio 1	Spina di prova: 32A, 250 V CA INGRESSO VEICOLO	1
2	IEC62196-2/Ed.3/CDV (C) IEC(E)	SCHEDA STANDARD 2-Ilb foglio 1	Spina di prova: 63 A, 480 V TRIFASE O 70 A, 250 V MONOFASE	1
3	IEC62196-2/Ed.3/CDV (C) IEC(E)	SCHEDA STANDARD 2-Ild foglio 1	INGRESSO VEICOLO di prova: 63 A, 480 V TRIFASE O 70 A, 250 V MONOFASE	1
4	IEC62196-2/Ed.3/CDV (C) IEC(E)	SCHEDA STANDARD 2-Ilf foglio 1	INGRESSO VEICOLO di prova: 63 A, 480 V TRIFASE O 70 A, 250 V MONOFASE	1
5	IEC62196-2/Ed.3/CDV (C) IEC(E)	SCHEDA STANDARD 2-Illa foglio 1	Spina di prova: 16 A, 250 V MONOFASE SPINA CON 1 CONTATTO PILOTA	1
6	IEC62196-2/Ed.3/CDV (C) IEC(E)	SCHEDA STANDARD 2-Illa foglio 3	INGRESSO VEICOLO di prova: 16A, 250V INGRESSO VEICOLO MONOFASE CON 1 CONTATTO PILOTA
7	IEC62196-2/Ed.3/CDV (C) IEC(E)	SCHEDA STANDARD 2-Illb foglio 1	Spina di prova: 32 A, 250 V SPINA MONOFASE CON 2 CONTATTI PILOTA	1
8	IEC62196-2/Ed.3/CDV (C) IEC(E)	SCHEDA STANDARD 2-Illb foglio 3	INGRESSO VEICOLO di prova: 32A, 250V INGRESSO VEICOLO MONOFASE CON 2 CONTATTI PILOTA
9	IEC62196-2/Ed.3/CDV (C) IEC(E)	SCHEDA STANDARD 2-Illc foglio 1	Spina di prova: 63 A, 480 V SPINA TRIFASE CON 2 CONTATTI PILOTA	1
10	IEC62196-2/Ed.3/CDV (C) IEC(E)	SCHEDA STANDARD 2-Illc foglio 3	INGRESSO VEICOLO di prova: 63 A, 480 V INGRESSO VEICOLO TRIFASE CON 2 CONTATTI PILOTA
11	IEC62196-3/Ed.2/CDV (C) IEC(E)	SCHEDA STANDARD 3-Ib Foglio 1	CONNETTORE VEICOLO di prova	1
12	IEC62196-3/Ed.2/CDV (C) IEC(E)	CONFIGURAZIONE SCHEDE STANDARD BB ACCOPPIATORE VEICOLO 250 A 900 V CC SCHEDA STANDARD 3-Iia Foglio 1	CONNETTORE VEICOLO di prova	1
13	IEC62196-3/Ed.2/CDV (C) IEC(E)	SCHEDA STANDARD 3-IIIa Foglio 2	INGRESSO VEICOLO di prova	1
14	IEC62196-3/Ed.2/CDV (C) IEC(E)	SCHEDA STANDARD 3-Iva INGRESSO VEICOLO MODI 2, 3 E 4 Foglio 2	INGRESSO VEICOLO di prova	1
15	IEC62196-3/Ed.2/CDV (C) IEC(E)	SCHEDA STANDARD 3-Ivb INGRESSO VEICOLO TUTTI I MODI Foglio 1	INGRESSO VEICOLO di prova	1

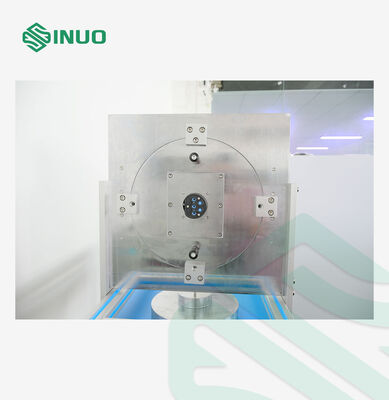

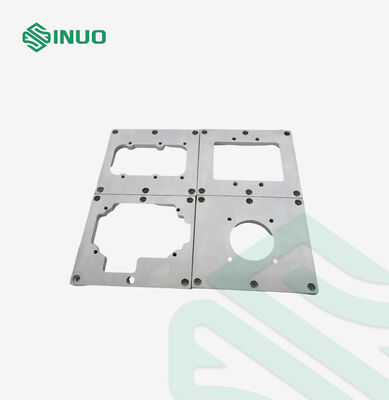

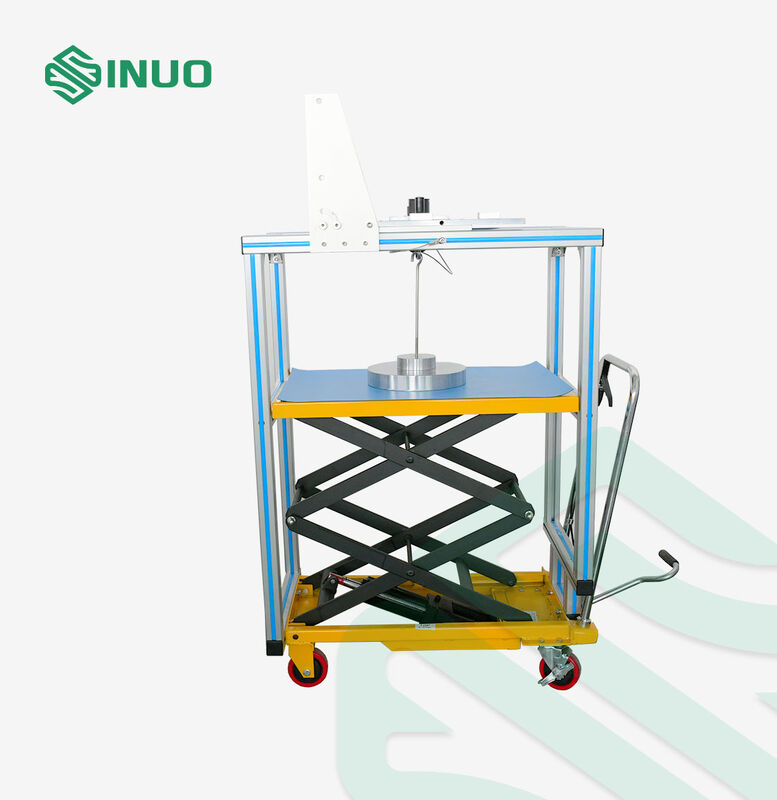

Immagini del prodotto
