Apparecchiatura di collaudo del connettore di EV

Equipaggiamento di prova dei connettori EV con corrente di prova 6500A e misurazione della temperatura di 16 canali per la modalità di controllo automatico della temperatura IEC 62916-3

Equipaggiamento di prova dei connettori EV con corrente di prova 6500A e misurazione della temperatura di 16 canali per la modalità di controllo automatico della temperatura IEC 62916-3

Marchio:	Sinuo
Numero di modello:	SNQC1006B-6500A
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Frequenza di campionamento:

100ms a 1800s

Punti di misurazione della temperatura:

16 canali

Intervallo di misurazione della temperatura:

0°260°C

Intervallo di impostazione dell'aumento della temperatura:

0°100°C

Output di corrente di prova regolabile costante:

DC 200 ‰ 6500A

Tensione massima di uscita:

DC inferiore a 15 V DC

Dimensioni:

1000 mm (W) × 1300 mm (D) × 1800 mm (H)

Peso:

400 kg

Imballaggi particolari:

IMBALLAGGIO PER ESPORTAZIONE

Capacità di alimentazione:

10 set al mese

Evidenziare:

Apparecchiatura di prova per connettori EV correnti di prova 6500A

Sistema di test di aumento della temperatura per la misurazione della temperatura a 16 canali

Sistema di test IEC 62916-3 in modalità di controllo automatico della temperatura

Descrizione del prodotto

Apparecchiature di Test per Connettori EV

Sistema avanzato di riscaldamento superficiale e valutazione dell'aumento di temperatura per spine e prese per veicoli elettrici

Sistema di Test per l'Aumento di Temperatura di Spine e Prese per Veicoli Elettrici IEC 62916-3 6500A

Standard di Conformità

Progettato in conformità con IEC 62196-1 Ed.4 CDV 2020 (clausola 12.3, clausola 24, tabella 10, clausola 34.2, 34.4 e 35.4), IEC 62916-2, IEC 62916-3 e altri standard pertinenti.

Panoramica del Sistema

Questo sistema di test completo valuta l'aumento di temperatura in spine e prese per veicoli elettrici a corrente nominale, valutando al contempo il riscaldamento superficiale degli accessori elettrici durante la connessione del carico. Il sistema supporta test di resistenza a breve durata e ad alta corrente dei contatti di terra, garantendo prestazioni affidabili e verifica della sicurezza.

Dotato di software proprietario e controllo computerizzato, il sistema consente l'esecuzione completamente automatizzata dei test e l'analisi dei dati. Il suo funzionamento intuitivo e le prestazioni precise offrono una soluzione efficiente per la valutazione dell'aumento di temperatura e la verifica della conformità delle interfacce di ricarica per veicoli elettrici e dei componenti correlati.

Specifiche Tecniche

Parametro	Specifiche
Stazione di Lavoro di Uscita	1 stazione di uscita DC
Tensione di Uscita Massima	DC inferiore a 15V
Uscita Corrente di Test Regolabile Costante	DC 200-6500A
Precisione Visualizzazione Corrente	±(0,25% della lettura + 0,25% del fondo scala), risoluzione 1A
Precisione Visualizzazione Tensione	±(0,25% della lettura + 0,25% del fondo scala), risoluzione 0,01V
Stabilità Corrente di Test	±(1% del valore impostato + 0,5A), tempo di risposta circa 1s
Alimentazione Contatto di Controllo	Intervallo di corrente AC (0-2) A
Modalità Operative	Modalità continua, Modalità On/Off, Modalità di controllo automatico della temperatura
Intervallo Misura Temperatura	0-260°C, Precisione: ±0,3% della lettura + 1°C; Risoluzione: 0,1°C
Punti di Misura Temperatura	16 canali (incluso 1 punto per la misurazione della temperatura ambiente)
Tipi di Termocoppie Supportati	Tipi J, K, T, E, S, N, B, R
Termocoppie Utilizzate per la Misura	Termocoppie a filo sottile USA Ω Company K-type 30AWG, lunghezza 2 metri, 20 pezzi totali

Dettagli Modalità Operativa

Modalità Continua: Tempo di Test: 0,01-99,99 ore
Modalità On/Off: Tempo di Accensione/Spegnimento: 0,01-99,99 ore, Conteggio: 1-9999 volte con arresto automatico
Controllo Programmabile: Impostazioni configurabili secondo IEC62196 con combinazioni di tempo e corrente
Modalità di Controllo Automatico della Temperatura: Imposta un valore stabile di aumento di temperatura (0-100°C) con una precisione di stabilità di ±0,5°C; calcola automaticamente la corrente richiesta per l'aumento di temperatura desiderato

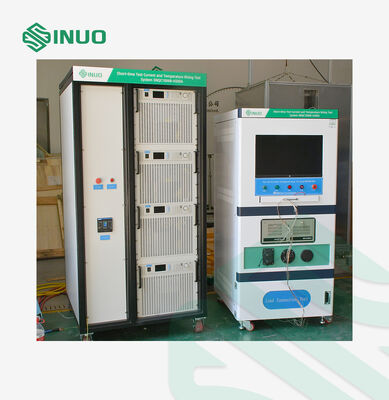

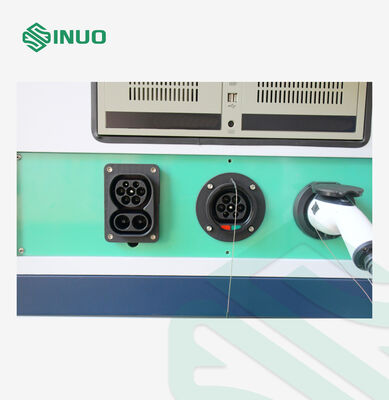

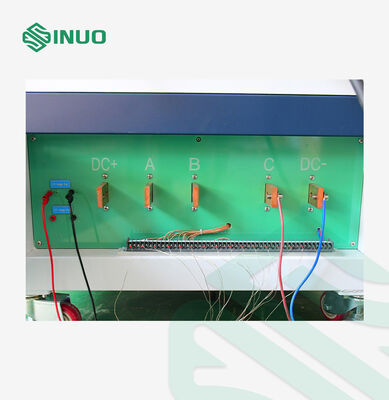

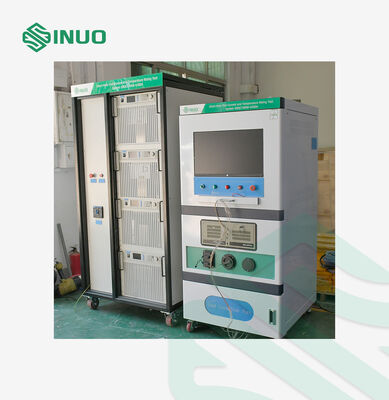

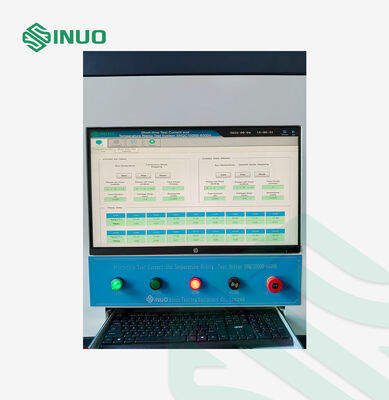

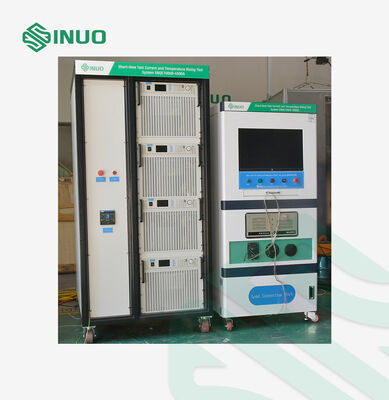

Immagini del Sistema
