Apparecchiatura di collaudo del connettore di EV

IEC 62196-3 Apparecchiature di prova della durata della carica e dell'accoppiamento industriale dei veicoli elettrici

IEC 62196-3 Apparecchiature di prova della durata della carica e dell'accoppiamento industriale dei veicoli elettrici

Marchio:	Sinuo
Numero di modello:	SNQC1005A
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Intervallo dei campioni di prova:

Pistola di ricarica AC e DC

Metodo di controllo:

Controllo integrato intelligente Mitsubishi PLC, funzionamento dell'interfaccia touch uomo-macch

Modalità operativa:

Funzionamento manuale o programmatico

Prova velocità:

0-1100 mm/s può essere preimpostato direttamente sul touch screen

Test Actus:

0-150 mm, può essere preimpostato (la distanza tra la spina di prova e la presa di prova è ≥ 50 mm)

Carico:

Esterno, può funzionare con SN2217-480V250A

Imballaggi particolari:

compensato

Capacità di alimentazione:

5 set al mese

Evidenziare:

IEC 62196-3 attrezzature di prova per la ricarica dei veicoli elettrici

Testatore di resistenza dell'accoppiatore industriale

Apparecchiatura di test per connettori EV con garanzia

Descrizione del prodotto

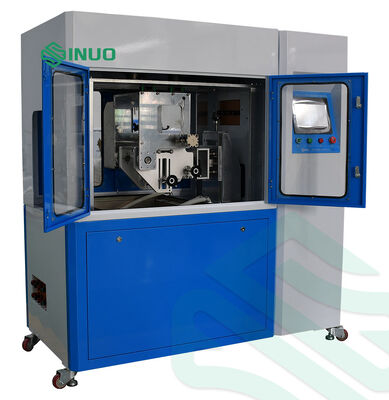

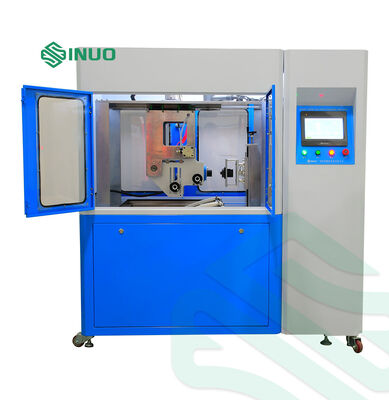

Apparecchiatura di prova di durabilità per connettori per la ricarica di veicoli elettrici e industriali IEC 62196-3

Informazioni sul prodotto:

Standard: Questa apparecchiatura di prova soddisfa i requisiti della clausola 22 e 23 della norma IEC 62196-3: 2020, della clausola 22 e 23 della norma IEC62196-1: 2020, della clausola 20 e 21 della norma IEC60309-1: 2012, ecc.

Viene utilizzata per verificare se accessori elettrici come interfacce di ricarica per veicoli elettrici, spine industriali, prese e connettori possono resistere agli stress meccanici, elettrici e termici che si verificano durante il normale funzionamento senza usura eccessiva o altri effetti dannosi.

Il servomotore aziona il meccanismo per far ripetere al campione di prova le azioni di inserimento e estrazione. Un carico esterno può essere utilizzato per il test di capacità di interruzione. Il tempo di accensione/spegnimento, la velocità di prova, la corsa e l'angolo possono essere preimpostati sul touchscreen.

Ambito del campione, uso, principio, struttura e ambiente di utilizzo:

Campioni e restrizioni	Interfacce di ricarica per veicoli elettrici, spine industriali, prese e connettori
Uso della prova	Viene utilizzata per testare se accessori elettrici come interfacce di ricarica per veicoli elettrici, spine e prese industriali e connettori possono resistere allo stress meccanico, allo stress elettrico e allo stress termico che si verificano durante l'uso normale senza usura eccessiva o altri effetti dannosi, con lo scopo di verificarne l'affidabilità.
Principio di prova	Il meccanismo azionato da servomotore viene utilizzato per eseguire azioni ripetitive di inserimento e estrazione lineare sul campione, e un carico esterno può essere collegato per il test di accensione/spegnimento. Il tempo di accensione e spegnimento, la velocità di prova, la corsa e l'angolo possono essere preimpostati tramite il touchscreen.

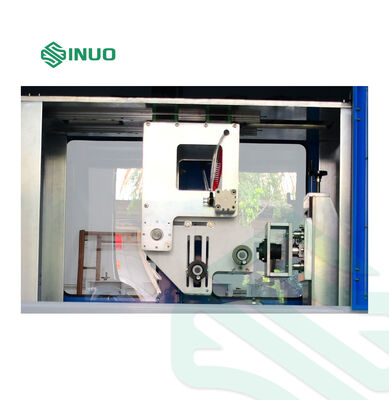

Struttura e caratteristiche	Adotta un telaio integrato, azionato da servomotore, vite a ricircolo di precisione e trasmissione a cinghia sincrona, funzionamento con touchscreen a colori e potente funzione di visualizzazione digitale, sistema di controllo intelligente PLC; utilizza anche un morsetto regolabile a tre assi, adatto per il test di durata dell'interfaccia della pistola di ricarica.
Ambiente di utilizzo	Alimentazione: AC220V±10%/50-60Hz, 2Kw, temperatura di lavoro 0-40℃, umidità 30%-90%; Dimensioni complessive: circa L1000P750A1200mm; peso: circa 150kg

Parametri tecnici:

Contenuti della prova	a) Interruzione e capacità; b) Funzionamento normale
Gamma del campione di prova	Pistola di ricarica AC e DC
Stazione di prova	Stazione singola
Metodo di controllo elettrico	Controllo integrato intelligente Mitsubishi PLC, funzionamento con interfaccia touchscreen uomo-macchina a colori da 7 pollici
Modalità operativa	Funzionamento manuale o controllato da programma
Funzione	Ha la funzione di simulare il normale funzionamento dell'interfaccia di ricarica, che può realizzare l'operazione di inserimento e estrazione dell'interfaccia di ricarica, ha anche l'impostazione programmabile della velocità di prova, del tempo di prova e del numero di prove
Modalità di azionamento	Il servomotore aziona i movimenti di inserimento e estrazione e i movimenti di rotazione e bagnatura liquida, e il cilindro ausiliario realizza l'apertura e la chiusura del meccanismo di interblocco dell'interruttore.
Fissaggio del campione e metodo di bloccaggio	Bloccaggio meccanico, morsetto regolabile tridimensionale X/Y/Z, posizione del punto di bloccaggio regolabile, morsetto universale adatto per interfacce di ricarica AC/DC standard nazionali, americani ed europei
Ribaltamento automatico	Dotato di un meccanismo di ribaltamento automatico sul morsetto della pistola di ricarica, che può essere ribaltato di 90º, e il tempo di mantenimento del ribaltamento può essere impostato arbitrariamente nell'intervallo (0 ~ 600) s, il che può ottenere il test di immersione in soluzione per la clausola 23.3.2 della norma IEC 62196-1:2022.
Numero di prove	0~999999 volte, preimpostabile, si arresta automaticamente al raggiungimento del valore impostato
Tempo di conduzione della capacità di interruzione	1-999.9s, preimpostabile (lo standard richiede che il contatto elettrico sia mantenuto per non più di 4s e non meno di 2s)
Velocità di inserimento e estrazione	0-10 volte/min, preimpostabile (3,75 cicli/min, 7,5 corse/min)
Corsa di prova	0-150mm, preimpostabile (la distanza tra la spina di prova e la presa di prova è ≥50mm)
Velocità di prova	0-1100mm/s preimpostabile direttamente sul touchscreen
Visualizzazione del valore di forza	Dotato di un sensore di forza da 50 kg, che può monitorare il valore di forza in tempo reale, formare una curva forza-tempo, visualizzare la forza massima di inserimento e estrazione e visualizzare il valore di forza corrente, intervallo di valore di forza (0 ~ 500) N
Dispositivo di bloccaggio	Ha la funzione di premere automaticamente il dispositivo di bloccaggio meccanico per simulare le condizioni operative normali.
Serbatoio soluzione	Dotato di un serbatoio soluzione, che può contenere la soluzione simulata di acqua salata e polvere secondo la clausola 23.3.2 della norma IEC 62196-1:2022, si prega di notare che la soluzione deve essere preparata dall'utente
Requisiti di immersione in soluzione	Il numero di immersioni, il tempo di immersione, il tempo di asciugatura, i tempi di inserimento ed estrazione e i tempi di ciclo possono essere impostati
Carico	Esterno, può funzionare con SN2217-480V250A
Funzione di rilevamento	Quando il carico è collegato, può realizzare l'allarme di interruzione del circuito e registrare il numero di volte corrente.
Protezione di sicurezza	Protezione di terra, protezione da cortocircuito, protezione da sovraccarico

Dettagli del prodotto

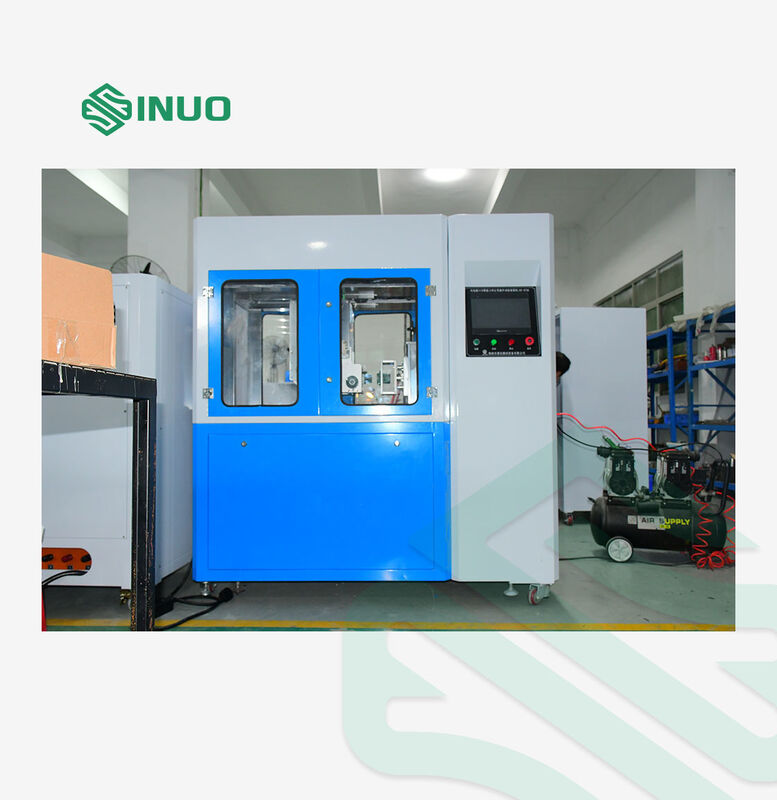

IEC 62196-3 Apparecchiature di prova della durata della carica e dell'accoppiamento industriale dei veicoli elettrici 2
