Apparecchiatura di collaudo del connettore di EV

Equipaggiamento di prova della resistenza al rovesciamento dei veicoli per prese e connettori IEC 62196-1

Equipaggiamento di prova della resistenza al rovesciamento dei veicoli per prese e connettori IEC 62196-1

Marchio:	Sinuo
Numero di modello:	SNQC1010
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Stazione di prova:

Stazione unica

Modalità operativa:

È possibile commutare il funzionamento controllato da programma o manuale

Guidare sopra il colpo:

0 ~ 2,0 m

Supera la velocità:

(8±2)km/h, velocità regolabile tramite motore

Pressione degli pneumatici:

(220±10) kPa o (218±13)kPa

Alimentazione elettrica:

AC480V trifase±10%/60Hz, potenza 15KW

Imballaggi particolari:

compensato

Capacità di alimentazione:

5 set al mese

Evidenziare:

IEC 62196-1 attrezzature per la prova delle spine dei veicoli

Tester di resistenza all'accelerazione del connettore EV

apparecchiature per la prova della durata delle spine dei veicoli

Descrizione del prodotto

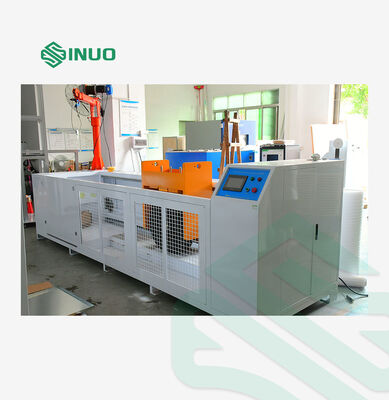

Apparecchiatura di prova di resistenza al passaggio di veicoli per spine e connettori IEC 62196-1

Informazioni sul prodotto:

L'apparecchiatura di prova viene utilizzata per verificare se una spina o un connettore per veicoli deve avere un'adeguata resistenza ai danni causati dal passaggio di un veicolo, a meno che non sia dotato di un sistema di gestione dei cavi che impedisca all'accessorio di rimanere a terra.

Standard di conformità:

Conforme a IEC 62196-1: 2022 clausola 33, UL 2594:2016 clausola 58.

Parametri tecnici:

Stazione di prova	Stazione singola

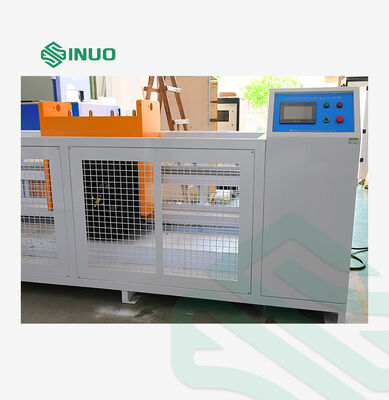

Metodo di controllo elettrico	Controllo integrato intelligente PLC, funzionamento con interfaccia touch screen a colori da 7 pollici
Modalità operativa	Funzionamento programmato o manuale, commutabile
Sistema di alimentazione per il passaggio del veicolo	Accelerazione e decelerazione motore più vite senza fine
Corsa di passaggio del veicolo	0~2,0 m
Carico	A. Forza di schiacciamento (5000±250) N B. Forza di schiacciamento (11000±550) N C. Forza di schiacciamento 4893 N (1100 lbf)
Velocità di passaggio del veicolo	(8±2) km/h, velocità regolabile dal motore
Metodo di passaggio del veicolo	Viene azionato da un modulo motore lineare per simulare il movimento alternato avanti e indietro degli pneumatici in rotazione. Questo simula il danno causato dallo schiacciamento accidentale della testa dell'ugello di ricarica della colonnina di ricarica quando l'auto si muove in avanti o all'indietro nella realtà.

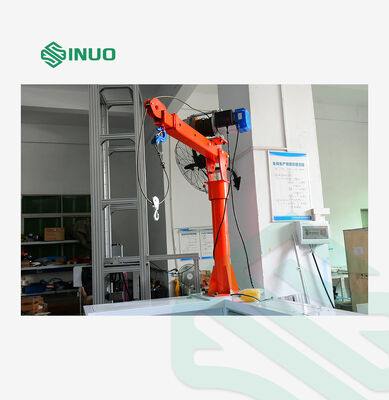

Regolazione della forza di rotolamento	Utilizzando pesi, l'intervallo di forza è regolabile da 4890~11000N, e i pesi vengono caricati e scaricati tramite gru a sbalzo.

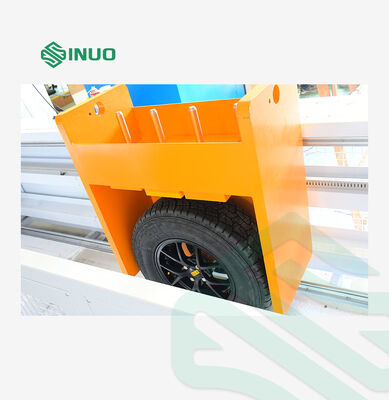

Pneumatici per il passaggio del veicolo	Dotato di uno pneumatico P225/75 R15 e di un cerchio ruota corrispondente, un set di dispositivi di gonfiaggio pneumatici (interfaccia di gonfiaggio e manometro) Dotato di pneumatico portante da 11000N e di un cerchio ruota corrispondente.
Pressione pneumatici per il passaggio del veicolo	(220±10) kPa o (218±13) kPa
Piastra di base portante	Piastra di base con pavimento in cemento/calcestruzzo, può essere dotata di morsetti di fissaggio.
Visualizzazione del conteggio temporizzato	I parametri di progettazione dello schermo tattile possono essere impostati entro i requisiti standard.
Metodo di decelerazione	La nostra azienda ha progettato un meccanismo di frenatura per prevenire collisioni rigide.

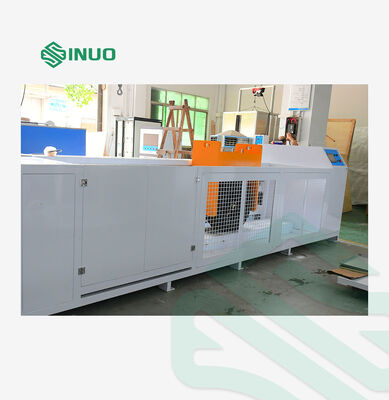

Protezione di sicurezza	L'intera macchina è dotata di una recinzione protettiva per evitare deviazioni accidentali delle ruote e prevenire lesioni meccaniche al personale È dotato di un braccio di gru meccanico fisso, comodo, a risparmio di manodopera e sicuro per il caricamento dei pesi È dotato di un interruttore di protezione contro le dispersioni È dotato di protezione da sovraccarico del motore È dotato di una funzione di protezione di sicurezza con blocco porta, e il carrello non può muoversi quando la porta è aperta
Ambiente di utilizzo	Alimentazione: Trifase AC480V±10%/60Hz, potenza 15KW Dimensioni complessive: circa L4700P1300A3000mm; peso: circa 2400kg
