IEC 62196-3 Collegatori per veicoli elettrici Equipaggiamento di prova dell'innalzamento della temperatura

È adatto per il test di aumento di temperatura dopo che la spina e la presa dell'interfaccia della colonnina di ricarica hanno superato la corrente nominale, e per valutare il riscaldamento della superficie degli accessori elettrici quando viene collegata la corrente di carico, e se l'aumento di temperatura del terminale soddisfa i requisiti dello standard.

Questo sistema di test di aumento di temperatura soddisfa i requisiti degli standard IEC 62196-3: 2022 clausola 24, IEC 62196-1: 2022 clausola 24, clausole 34.2, 34.4 e 35.4, IEC 60309-1: 2012 clausola 22, ecc.

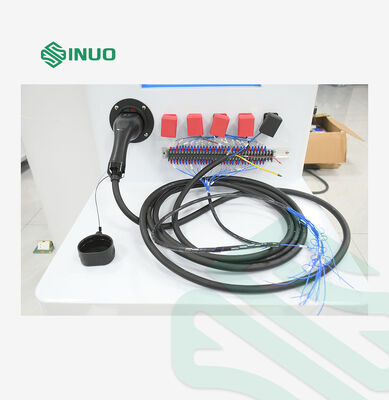

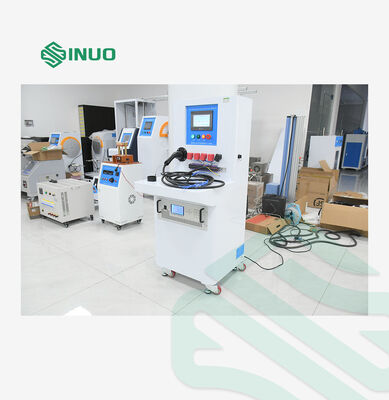

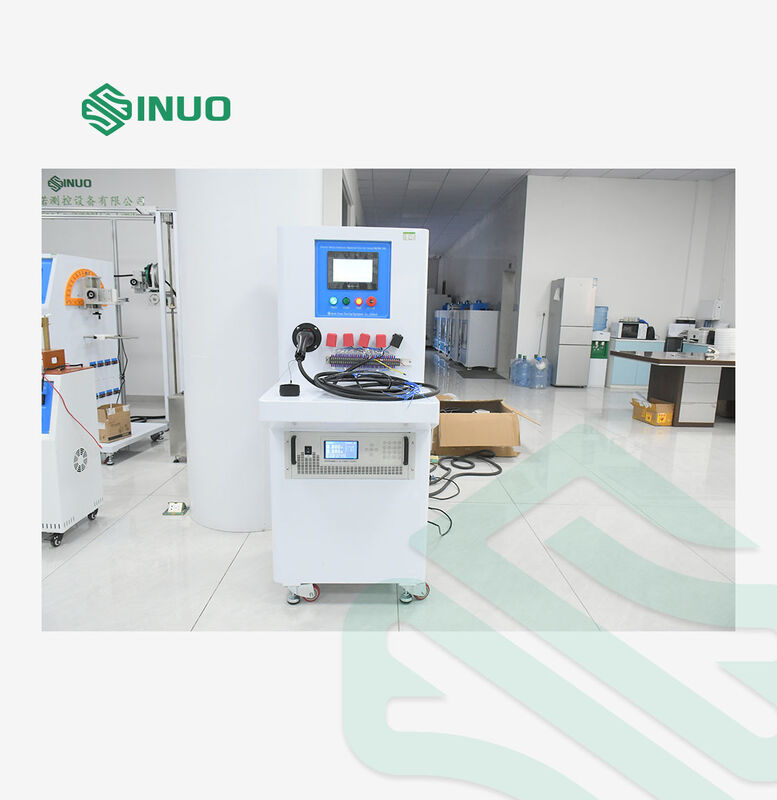

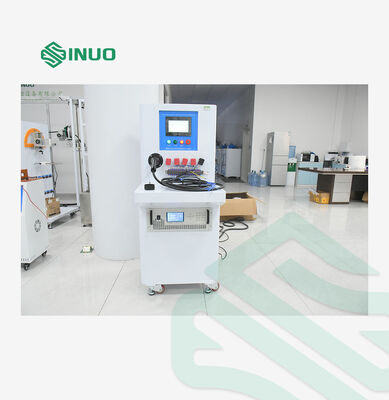

Il sistema di test di aumento di temperatura è composto da un regolatore di tensione elettrico, un trasduttore di corrente, un controller programmabile PLC, un sensore di corrente, uno schermo touch umanizzato e un telaio mobile. Può emettere stabilmente la corrente di test ed eliminare l'influenza sulla corrente di test causata dalla fluttuazione della tensione di alimentazione, dal cavo di collegamento o dalla barra di rame, e dal valore di resistenza del campione, migliorando l'accuratezza del risultato del test. L'alimentazione ha funzioni di bassa perdita, alta efficienza, facile utilizzo, controllo e rilevamento completi. Lo schermo touch può visualizzare in tempo reale il valore di corrente e i valori di temperatura di ciascun punto di misurazione della temperatura. Il valore di temperatura può essere registrato ogni 2 secondi e può essere generato un report, che può essere memorizzato su una chiavetta USB e copiato su un computer per la visualizzazione e la stampa.
