Apparecchiatura di collaudo del connettore di EV

Apparecchiatura di prova per la forza di trazione e la coppia di ancoraggio del cavo dei connettori per veicoli elettrici IEC62196-1

Apparecchiatura di prova per la forza di trazione e la coppia di ancoraggio del cavo dei connettori per veicoli elettrici IEC62196-1

Marchio:	Sinuo
Numero di modello:	SNQC1007
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Braccio di coppia di torsione:

Ф200mm

Frequenza di tirata:

1 cycle/s

Peso dell'attrezzatura:

ca. 220 kg

Dimensioni dell'attrezzatura:

L 1560mm*W 600mm*H 1530mm

Alimentazione elettrica:

Monofase AC220V±10%, 50/60Hz, 10A

Pesi della forza di tirata:

40n*1, 50n*1, 60n*1, 100n*2.250n*1 può ottenere 160n, 200n, 240n, 250n, 500n, 600n Pull Force

Pesi di coppia di torsione:

6n*1, 7n*1, 12n*1, 15n*1, 23n*1, 110n*1 può ottenere 0,6 nm, 0,7 nm, 1,2 nm, 1,5 nm, 2,3 nm, coppia

Imballaggi particolari:

compensato

Capacità di alimentazione:

5 set al mese

Evidenziare:

Apparecchiatura di prova di coppia per connettori EV IEC62196-1

Macchina di prova della forza di trazione per connettori EV

Dispositivo di prova di ancoraggio del cavo del connettore EV

Descrizione del prodotto

Apparecchiatura di prova di forza di trazione e coppia per connettori per veicoli elettrici IEC62196-1

Informazioni sul prodotto

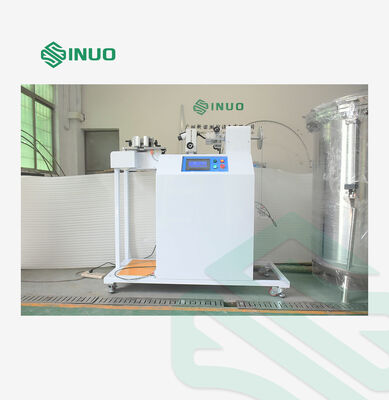

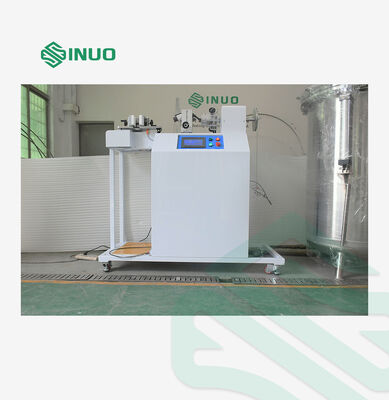

Questa apparecchiatura di prova di forza di trazione e coppia viene utilizzata per testare spine per veicoli, prese e connettori per verificarne la resistenza alla forza di trazione e alla coppia specificate.

Standard di conformità

È progettato e prodotto secondo IEC62196-1: 2022 clausola 25.3 Figura 17 e tabella 11, IEC60309-1: 2012 clausola 23.3, ecc.

Principio e struttura

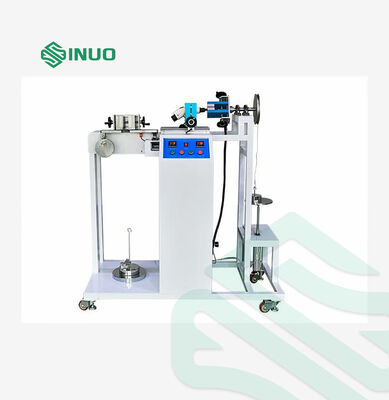

La trazione è realizzata da un motore a velocità regolabile monofase che aziona il meccanismo eccentrico, la velocità del motore è regolabile, per garantire il tempo accurato per ogni applicazione di forza di trazione; la coppia è ottenuta rilasciando il peso di coppia tramite un cilindro pneumatico.

Parametri tecnici

Metodo operativo	Funzionamento a pulsanti
Modalità di azionamento	Motore e cilindro
Pesi di forza di trazione	40N1, 50N1, 60N1, 100N2, 250N*1 Può raggiungere forze di trazione di 160N, 200N, 240N, 250N, 500N, 600N
Pesi di coppia	6N1, 7N1, 12N1, 15N1, 23N1, 110N1 Può raggiungere coppie di 0,6Nm, 0,7Nm, 1,2Nm, 1,5Nm, 2,3Nm, 11Nm
Braccio di coppia	Ø200mm
Frequenza di trazione	1 ciclo/s
Cicli di trazione	1-999999 cicli, impostabili, predefiniti 100 cicli
Tempo di applicazione della coppia	0,01S ~ 99 ore 59 minuti 59 secondi, predefinito 1 min

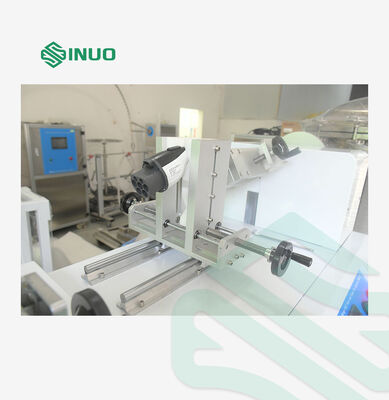

Attrezzatura	Un set di attrezzature universali
Dimensioni e peso dell'attrezzatura	L 1560mmW 600mmH 1530mm, circa 220KG
Alimentazione	Monofase AC220V±10%, 50/60Hz, 10A

Dettagli del prodotto

Apparecchiatura di prova per la forza di trazione e la coppia di ancoraggio del cavo dei connettori per veicoli elettrici IEC62196-1 0
