Sistema di prova di corrente di breve durata e di aumento di temperatura per connettori per veicoli elettrici IEC 62196

Panoramica del prodotto:

Questo sistema di prova soddisfa i requisiti standard della clausola 12.3, clausola 24, tabella 10, clausola 34.2, 34.4 e 35.4 della IEC 62196-1Ed.4CDV 2020, IEC 62196-2, IEC 62196-3, ecc.

È adatto per il rilevamento del test di innalzamento della temperatura dopo che la spina e la presa EV hanno superato la corrente nominale, e per la valutazione del riscaldamento della superficie degli accessori elettrici quando viene collegata la corrente di carico, e se l'innalzamento della temperatura del terminale soddisfa i requisiti dello standard. Utilizzato anche per il test di tenuta a corrente elevata di breve durata per i contatti di messa a terra.

Caratteristiche dell'attrezzatura

Il sistema utilizza un software auto-programmato controllato da un computer. Tutte le procedure di prova standard e i giudizi sui dati sono controllati dal sistema, rendendo l'operazione facile. Viene utilizzato per valutare il riscaldamento superficiale e l'innalzamento della temperatura degli elettrodi delle interfacce di ricarica e degli accessori elettrici quando collegati a corrente di carico, e per verificare se l'innalzamento della temperatura soddisfa i requisiti dello standard.

Parametri tecnici principali

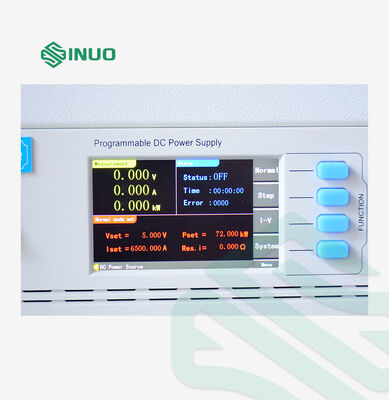

1. Stazione di lavoro di uscita: 1 stazione di uscita DC

        • Tensione di uscita massima: DC inferiore a DC 15V

        • Uscita di corrente di prova regolabile costante: DC 200–6500A

        • Precisione visualizzazione corrente: ±(0,25% della lettura + 0,25% del fondo scala), risoluzione 1A

        • Precisione visualizzazione tensione: ±(0,25% della lettura + 0,25% del fondo scala), risoluzione 0,01V

        • Stabilità corrente di prova: ±(1% del valore impostato + 0,5A), tempo di risposta circa 1s

2. Alimentazione contatto di controllo: Intervallo corrente AC (0–2) A

3. Modalità operative: Modalità continua, Modalità On/Off, Modalità di controllo automatico della temperatura

• Modalità continua On/Off:
  • Tempo di prova modalità continua: 0,01–99,99 ore
  • Tempo di accensione/spegnimento modalità On/Off: 0,01–99,99 ore
  • Conteggio On/Off: 1–9999 volte, si arresta automaticamente al raggiungimento del conteggio
  • Impostazione corrente: Impostazioni di controllo programmabili (configurabili secondo IEC62196, con combinazioni di tempo e corrente come mostrato nella tabella seguente)


Modalità di controllo automatico della temperatura:
Il sistema può impostare un valore di innalzamento della temperatura stabile e trovare automaticamente il valore di corrente appropriato.

    • Intervallo impostazione innalzamento temperatura: 0–100°C

    • Precisione stabilità: ±0,5°C

    • Calcola automaticamente la corrente richiesta per l'innalzamento di temperatura desiderato

4. Test di innalzamento della temperatura (Dispositivo di ispezione temperatura integrato):

    • Intervallo misurazione temperatura: 0–260°C, Precisione: ±0,3% della lettura + 1°C; Risoluzione: 0,1°C

    • Punti di misurazione temperatura: 16 canali (incluso 1 punto per la misurazione della temperatura ambiente)

    • Tipi di termocoppie supportati: Lo strumento supporta termocoppie di tipo J, K, T, E, S, N, B, R.

    • Termocoppie utilizzate per la misurazione: Termocoppie a filo sottile K-type 30AWG dell'azienda USA Ω, lunghezza 2 metri, 20 pezzi in totale.

    • Sonde di temperatura: Le sonde di temperatura possono eseguire test in tempo reale senza danneggiare lo strumento.

    • Velocità di scansione temperatura e intervallo di registrazione: 0,1–1800 secondi per tutti i canali.

    • Registrazione dati temperatura: Completata automaticamente dal computer, con configurazione per il software di test del computer.

    • Il software può impostare un canale di temperatura ambiente e sottrarre automaticamente la temperatura ambiente durante la raccolta dati.

5. Funzione di misurazione caduta di tensione e resistenza:
L'attrezzatura è dotata di un misuratore mV in grado di rilevare la caduta di tensione attraverso il connettore e calcolare il corrispondente valore di resistenza.

6. Configurazione computer industriale di controllo integrato con touchscreen:
Il sistema include un computer industriale di controllo integrato con le seguenti specifiche:

• • CPU: Pentium 4/1.8G o superiore
  • Memoria: 4GB
  • Archiviazione: SSD da 64GB
  • Display: Monitor LCD da 15 pollici
  • Sistema operativo: Versione inglese XP
  • Software: Software di elaborazione OFFICE

A. Impostazioni di alimentazione:

· Le impostazioni programmabili consentono la configurazione di non meno di 10 segmenti di corrente, consentendo l'implementazione continua di diversi valori di corrente.

· Dispone di funzioni di interruttore basate su orologio, impostazioni di interfaccia regolabili, regolazioni automatiche e reset automatico.

B. Modalità operative multiple:

· Modalità continua, modalità On/Off, modalità di controllo automatico della temperatura.

C. Visualizzazione dati:

· Visualizzazione in tempo reale dei valori di temperatura, valori di corrente e curve sull'asse temporale per ciascun canale.

· Frequenza di campionamento: 100ms a 1800s regolabile.

· Intervallo di registrazione dati: 100ms a 1800s regolabile.

D. Archiviazione dati:

· Capace di salvare automaticamente o manualmente i dati di prova con almeno 8GB di spazio di archiviazione.

E. Esportazione dati:

· Supporta l'esportazione dati tramite USB in formato CSV, XLSX e altri.

F. Impostazioni di alimentazione (aggiuntive):

· Impostazioni programmabili per configurare non meno di 10 programmi di uscita di corrente, applicazione continua di diversi valori di corrente, funzione di interruttore a orologio, interfaccia operativa regolabile, regolazione automatica e reset automatico.

7. Alimentazione:

· AC 220V ±10%, 50/60Hz, 50KVA

8. Dimensioni:

· Circa 1000mm (L) × 1300mm (P) × 1800mm (A), Peso: Circa 400kg

· Dotato di ruote robuste con freni per facilitare lo spostamento e il fissaggio.

9. Protezione da sovraccarico e sovracorrente:

· Il dispositivo interrompe automaticamente l'uscita di corrente quando si arresta.

· Il dispositivo può funzionare continuamente per lunghi periodi, stabile e affidabile.

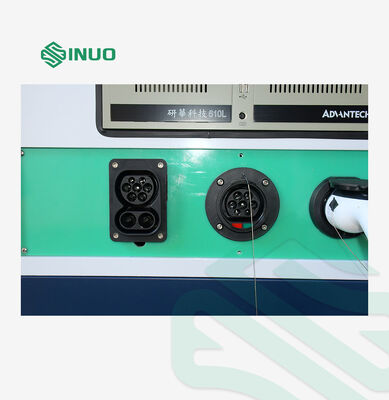

10. Configurazione del dispositivo di fissaggio per test di innalzamento della temperatura:

· Dimensioni: 800*400*400mm

· Coperchio trasparente in acrilico

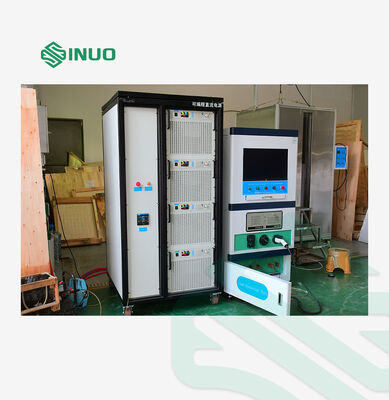

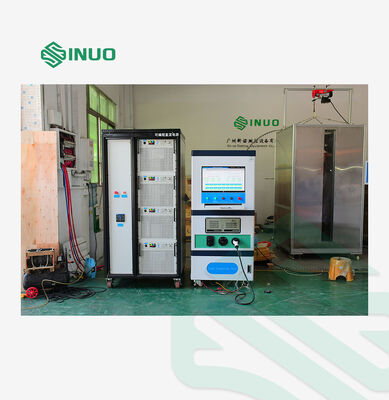

11. Diagramma generale dell'attrezzatura (l'immagine include la configurazione del computer):
