Interfaccia di ricarica per veicoli elettrici conforme alla norma IEC 62196-1

Norma: secondo IEC 62196-1:2022.

Campioni e restrizioni: Interfaccia di ricarica.

Applicazione:

La struttura dell'interfaccia di ricarica deve facilitare l'inserimento e la rimozione della pistola di ricarica e impedire che la pistola di ricarica cada dalla presa durante il normale utilizzo. Verificare se la forza massima richiesta per estrarre la pistola di ricarica dalla presa dell'apparecchio rientra nell'intervallo specificato dalla norma. Viene inoltre utilizzata per verificare se la forza massima richiesta per inserire la pistola di ricarica nella presa dell'apparecchio rientra nell'intervallo specificato dalla norma.

Principio di prova:

Forza massima di estrazione della presa: Applicare la forza massima di estrazione specificata dalla norma (forza totale del peso principale, peso aggiuntivo, gancio (dispositivo di bloccaggio) e spina di prova) alla spina di prova, e la spina dovrebbe uscire dalla presa.

Forza per inserire la pistola di ricarica nella presa: Posizionare la pistola di ricarica verticalmente verso il basso, posizionare il peso principale secondo la norma sulla pistola di ricarica, e quindi utilizzare un peso di 0,8 kg per farlo cadere liberamente da un'altezza di 5 cm per impattare il peso principale. La pistola di ricarica dovrebbe essere inserita nella presa fino alla posizione richiesta del contatto.

Struttura e caratteristiche:

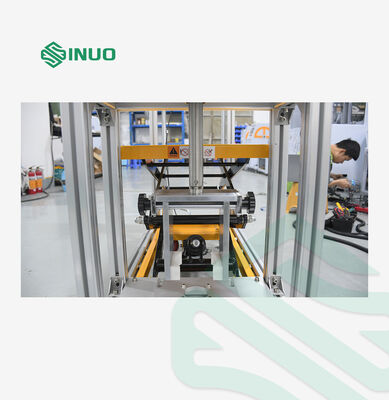

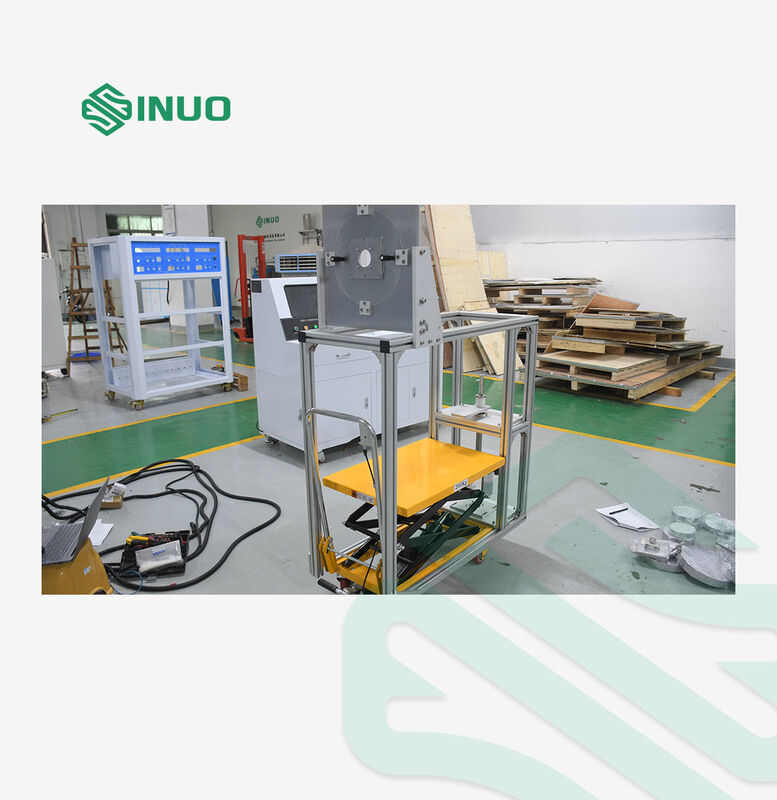

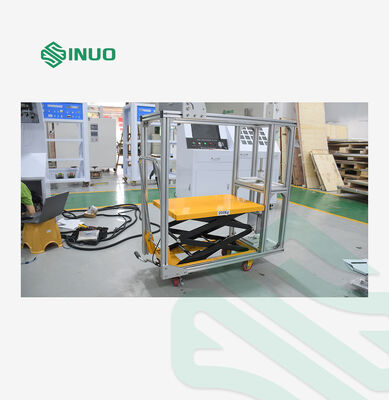

Questo dispositivo è composto dal dispositivo di bloccaggio installato sotto la piastra superiore A, dal peso principale F, dal peso aggiuntivo G e dalla spina di prova C. Il telaio di questo dispositivo è compatibile con GB/T20234.1 Figura 5 e GB11918.4 Figura 102, include un test di carico meccanico dell'interfaccia di ricarica orizzontale, un test del dispositivo di bloccaggio e un test di forza di inserimento e estrazione.

Nota:

Viene utilizzato il morsetto regolabile, che può essere commutato tra direzioni verticali e orizzontali e può bloccare tutti i tipi di prodotti; il morsetto D è sostituito da un anello di sospensione, che è più comodo da usare; il peso principale è contrappesato direttamente, senza la necessità di un supporto.

Ambiente di utilizzo: Temperatura di lavoro 5-35°C, umidità 30%-90%.

Stazione di prova	Stazione singola
Configurazione del calibro	Realizzato in S136, il perno è della dimensione minima standard, la tolleranza è ±0,01 mm, la spaziatura è ±0,05 mm e la levigatezza è 0,8 um Calibro opzionale
Elementi di prova	7.11.8: Test di carico meccanico dell'interfaccia di ricarica 7.15.1.1: Test del dispositivo di bloccaggio 7.17: Test di forza di inserimento e estrazione
Parametri tecnici principali del test di carico meccanico dell'interfaccia di ricarica
Disegno del layout di prova
Tempo di mantenimento della prova	60s, il cilindro idraulico aziona il pallet per sollevare e abbassare il peso, e il tempo è controllato manualmente.
Frequenza di prova	4 volte, una volta in ogni direzione di 90° attorno all'asse orizzontale, manualmente
Selezione del carico di prova
Configurazione del peso per carico meccanico	165: peso principale 148,5N x1 + peso aggiuntivo 16,5N x1; 300N: peso principale 270N x1 + peso aggiuntivo 30N x1; 440N: peso principale 396N x1 + peso aggiuntivo 44N x1; 660N: peso principale 594N x1 + peso aggiuntivo 66N x1; 750N: peso principale 675N x1 + peso aggiuntivo 75N x1; Nota: Il peso del peso principale include il peso del gancio, e il peso del peso è realizzato tramite sovrapposizione e combinazione.
Parametri tecnici principali del test del dispositivo di bloccaggio
Tempo di mantenimento della prova	60s, il cilindro idraulico aziona il pallet per sollevare e sollevare il peso, e il tempo è controllato manualmente.
Disegno del layout di prova
Parametri tecnici principali del test di forza di inserimento ed estrazione
Diagramma del layout del test di forza di inserimento
Configurazione del peso per la forza di inserimento	Peso principale della pistola di ricarica AC: 9,2 kg Peso principale della pistola di ricarica DC: 13,2 kg Peso aggiuntivo: 0,8 kg Nota: Il peso del peso principale include il peso del morsetto e dell'asta di guida. Il peso del peso è ottenuto tramite sovrapposizione e combinazione.
Test	Durante il test, il dispositivo di bloccaggio deve essere aperto
Configurazione del peso per la forza di estrazione	Pistola di ricarica AC: 100N (90N+10N) Pistola di ricarica DC: 140N (126N+14N) 1,0 kg
