Apparecchiatura di collaudo del connettore di EV

IEC 62196-3-1 Sistema di prova di tenuta dell'aria della pistola di ricarica e del tubo dell'acqua conforme

IEC 62196-3-1 Sistema di prova di tenuta dell'aria della pistola di ricarica e del tubo dell'acqua conforme

Marchio:	Sinuo
Numero di modello:	SNQC1017A
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Precisione del sensore:

00,055%

Modalità di controllo elettrico:

Controllo intelligente dello SpA

Pressione dell'aria operativa:

0,6-0,8 MPa

Canali dei parametri:

64 canali (1~64)

Impostazione del ciclo di prova:

0-999s

Resistenza alla pressione:

1 MPa

Imballaggi particolari:

compensato

Capacità di alimentazione:

10 set al mese

Evidenziare:

Pistola di ricarica per veicoli elettrici conforme a IEC 62196-3-1

sistema di test di tenuta ermetica del connettore EV

attrezzatura di prova per pistola di ricarica per tubi dell'acqua

Descrizione del prodotto

Sistema di prova di tenuta all'aria per pistole di ricarica e tubi dell'acqua conforme a IEC 62196-3-1

Norme e clausole conformi

IEC 62196-3-1 Clausola 101.6 (Prova di sovrapressione)
GB/T20234.1-2023
Prova di classificazione IPX7 GB/T4208-2017

Informazioni sul prodotto

Campione e limitazioni

Pistole di ricarica con sistemi di raffreddamento a liquido e pistole di ricarica con un grado di protezione IP equivalente a IPX7.

Scopo del test

Questa macchina viene utilizzata principalmente per eseguire test di resistenza alla pressione e di tenuta per verificare le prestazioni di tenuta delle pistole di ricarica raffreddate a liquido e di quelle con un grado di protezione IP superiore a IPX4.

Principio del test

Prova di pressione positiva (pressione diretta):

Utilizzando un sistema di controllo PLC, sensori di pressione ad alta precisione raccolgono dati di pressione in tempo reale dalla linea del gas collegata al componente di tenuta del campione. Il sistema esegue il ciclo di pressurizzazione → mantenimento della pressione → depressurizzazione. Durante la fase di mantenimento, verifica se la caduta di pressione rilevata dal sensore soddisfa i criteri di test, validando così le prestazioni di tenuta della tubazione del campione.
Prova di pressione differenziale (pressione differenziale):

Utilizzando un sistema di controllo PLC, sensori di pressione ad alta precisione raccolgono dati di pressione in tempo reale dalla linea del gas collegata a una camera a tenuta di pressione, simulando la pressione nominale IPX7 (150 kPa). Il sistema esegue il ciclo di pressurizzazione → mantenimento della pressione → depressurizzazione. Durante la fase di mantenimento, verifica se la caduta di pressione rilevata dal sensore soddisfa i criteri di test, validando così il grado di protezione e le prestazioni di tenuta dell'alloggiamento del campione (con l'uso di un dispositivo ausiliario personalizzato per garantire che l'interno dell'alloggiamento sia aperto all'ambiente esterno).

Parametri tecnici

Stazione di prova	Stazione singola (doppio canale)
Modalità di controllo elettrico	Controllo intelligente PLC con interfaccia touchscreen a colori da 7 pollici. Dispone di acquisizione e registrazione dati a 32 bit, scanner di codici a barre, visualizzazione della curva pressione-tempo, generazione di report di test e funzione di stampa.
Specifiche di pressione di prova	Canale di pressione positiva: 0-600 kPa, rapporto di risoluzione: 0,001 kPa (configurabile 0–4 cifre decimali); pressione di tenuta del sensore: 3 × fondo scala. Canale di pressione differenziale: 0–2000 Pa, rapporto di risoluzione: 0,1 Pa (configurabile 0–4 cifre decimali); pressione di tenuta del sensore: 13,8 MPa. Il dispositivo è collegato a un compressore d'aria esterno. La pressione viene pre-regolata tramite il regolatore di pressione sul pannello dell'apparecchiatura (a un valore superiore alla pressione di prova), quindi controllata con precisione dalla valvola proporzionale di pressione integrata per regolare la pressione in ingresso al prodotto, con parametri configurabili tramite touchscreen.
Precisione del sensore	0,055%
Unità di pressione disponibili	kPa, kg/cm², PSI, mbar, bar, Torr, mmH₂O, mmHg
Unità di perdita disponibili	Pa, Pa/s, mL/s, mL/min, L/min, Pa·m³/s
Modalità di test	1. Prova di pressione positiva per tubi di raffreddamento a liquido: Collegare il raccordo dell'apparecchiatura al raccordo del tubo del campione. Pressurizzare il tubo; una volta raggiunta la pressione target, chiudere la valvola e mantenere la pressione. Monitorare la caduta di pressione per un periodo di tempo prestabilito. Viene attivato un allarme se la caduta supera il limite consentito; premere reset per rilasciare la pressione. Se il test supera, la pressione viene rilasciata automaticamente. 2. Prova di classificazione IP dell'alloggiamento: Posizionare il campione negli stampi superiori e inferiori dedicati. Premere start per iniziare il test; il cilindro pneumatico preme automaticamente verso il basso per formare una camera sigillata. Applicare pressione positiva allo spazio tra lo stampo e il campione della pistola di ricarica; una volta raggiunta la pressione target, chiudere la valvola e mantenere la pressione. Monitorare la caduta di pressione per un periodo di tempo prestabilito (perdita dall'alloggiamento verso l'interno). Viene attivato un allarme se la caduta supera il limite consentito; premere reset per rilasciare la pressione. Se il test supera, la pressione viene rilasciata automaticamente.
Mezzo di prova	Aria secca, fornita da un compressore d'aria con una pressione di 0,6–0,8 MPa.
Metodo di controllo della pressione	Controllato da una valvola proporzionale di pressione.
Tempo di mantenimento della pressione	Regolabile da 0–999,9 s (in secondi), visualizzato sul touchscreen.

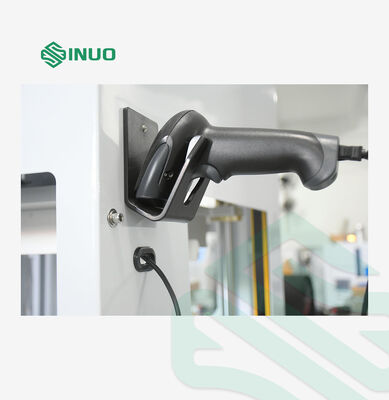

Processo di test	Pressurizzazione → Mantenimento della pressione → Depressurizzazione. Avvio del test con un solo tocco dopo la scansione del codice a barre; i risultati del test vengono registrati nel computer.
Pressione dell'aria operativa	0,6–0,8 MPa

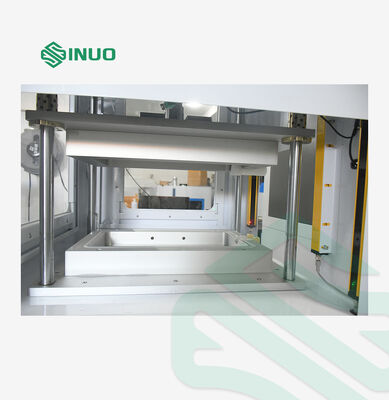

Dispositivo di fissaggio del campione	Include un set di stampi specifici per profilo, posizionati in una grande camera a vuoto (rimovibile). La camera a vuoto è dimensionata per ospitare altri campioni.
Connettori di tenuta	Personalizzabili
Dispositivo ausiliario per perdite elevate	Un set, progettato per consentire all'interno dell'alloggiamento della pistola di ricarica di comunicare con l'ambiente esterno.
Canali di parametri	Possono essere memorizzati fino a 64 gruppi (1~64) di parametri di test
Impostazione del ciclo di test	Regolabile da 0 a 999 secondi.
Visualizzazione della curva pressione-tempo	Visualizzazione in tempo reale tramite il software di acquisizione dati sul touchscreen
Immagine di riferimento
Archiviazione dati di test	Esportati tramite interfaccia USB

Dettagli del prodotto

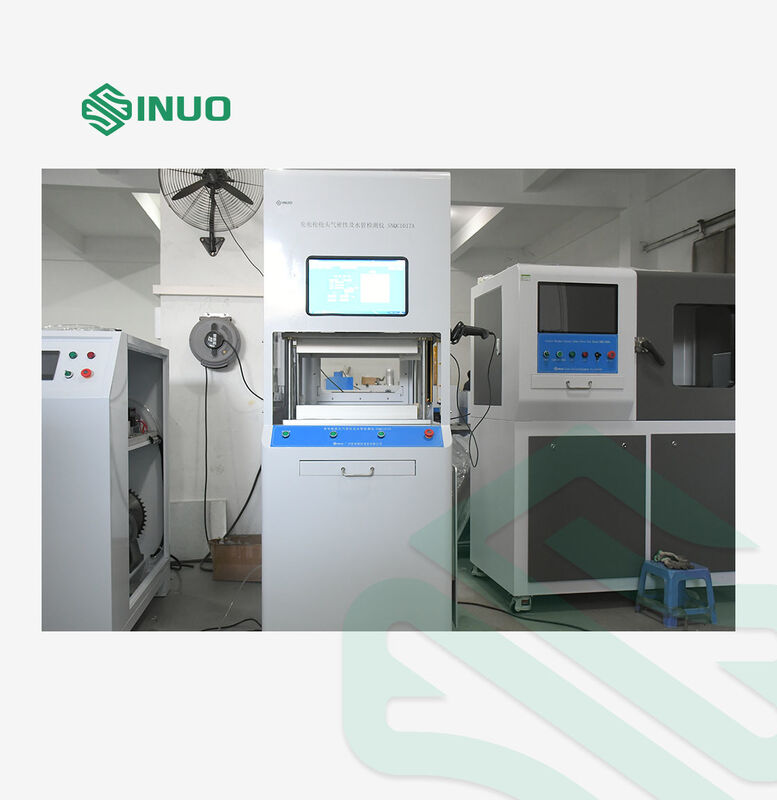

IEC 62196-3-1 Sistema di prova di tenuta dell'aria della pistola di ricarica e del tubo dell'acqua conforme 1

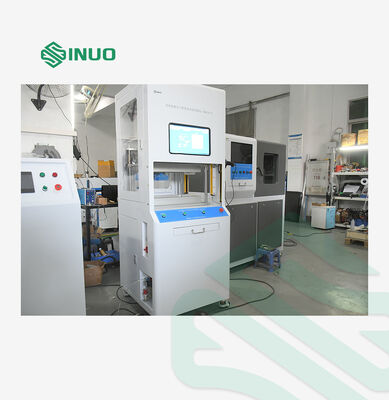

IEC 62196-3-1 Sistema di prova di tenuta dell'aria della pistola di ricarica e del tubo dell'acqua conforme 2
