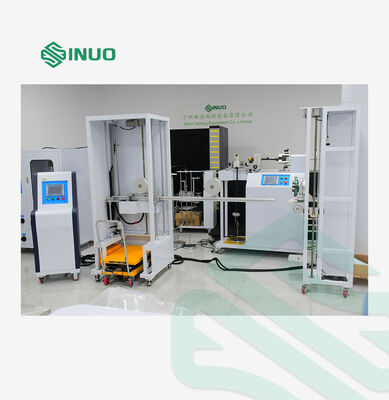

IEC 61851-23 Apparecchiatura di prova della forza di trazione e della coppia di ancoraggio del cavo per stazioni di ricarica AC/DC per veicoli elettrici

Questo apparecchio ècon una lunghezza massima di 20 mm o più ma non superiore a 20 mm,, per verificare e valutare se l'ancoraggio del cavo o il dispositivo di fissaggio del cavo della stazione di ricarica è in grado di liberare efficacemente i conduttori ai terminali dalla forza di trazione e dalla coppia,e per verificare la sua capacità di resistere alla forza di trazione e alla coppia specificate, come richiesto dalle normeL'apparecchiatura adotta il controllo automatico PLC e la propulsione del motore, con prestazioni stabili e elevata precisione di prova,soddisfa pienamente i requisiti di prova standard per la prova di affidabilità dell'ancoraggio del cavo della stazione di ricarica dei veicoli elettrici.

È progettato e fabbricato secondo la norma IEC 61851-23:2023, clausola 11.6.102, figura 110, figura 111 e tabella 114.

Contenuto della prova	Test di trazione e coppia dei cavi delle stazioni di ricarica dei veicoli elettrici

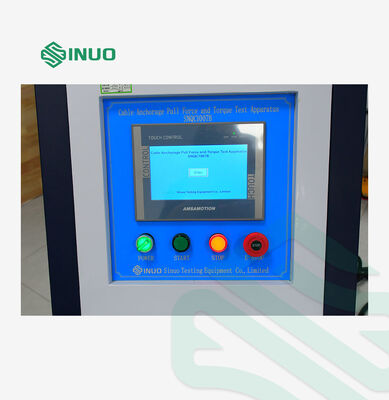

Modalità di funzionamento del comando	Controllo automatico PLC, funzionamento a touch screen
Modalità di guida	elettrico
Tirare applicare	Risponde alle specifiche 160N, 200N, 240N, 250N, 500N, realizzate mediante sovrapposizione di pesi
Torsione applicata	Soddisfare le specifiche di 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, realizzate mediante sovrapposizione di pesi
Ruota a coppia	R100mm(Ф200mm) ±0,5mm
Frequenza di trazione	1 volta/s, il tempo di trazione effettivo è rilevato da un segnale elettrico
Cicli di trazione	1-999999 cicli, può essere predefinito, per impostazione predefinita è 100±1 cicli
Tempo di applicazione della coppia	0-99H59M59S, può essere preimpostato
Protezione contro i guasti di corrente	con funzione di memoria di archiviazione dei dati a spegnimento
Fabbricazione	Apparecchi per la presa universale, un set
Tabella di selezione di corrispondenza di peso

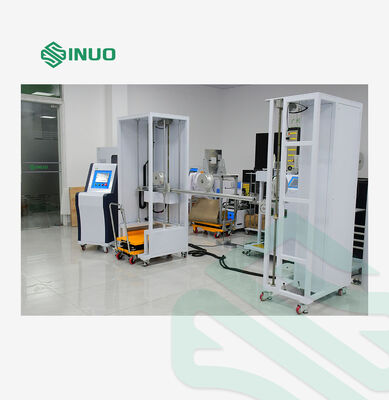

Configurazione aggiuntiva	L'apparecchiatura è dotata di un'altezza regolabile del dispositivo che va da 500 a 1200 mm (ossia la posizione della presa del cavo),che consente di soddisfare i requisiti di prova delle stazioni di ricarica con diverse posizioni di presa del cavo.

• Controllo PLC + azionamento motore

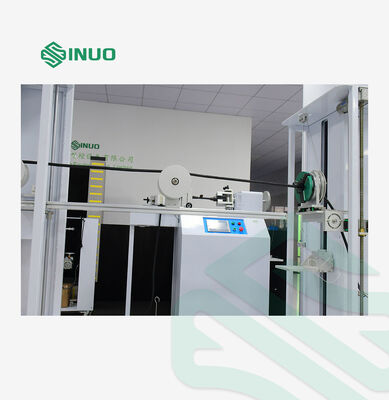

• Forza di trazione stabile tramite pesi; coppia tramite pesi + combinazione di braccio di coppia
• Cicli di trazione prestabilibili e durata della prova di coppia; arresto automatico al termine
• Il dislocamento massimo ammissibile del cavo del connettore di ricarica del VE dopo la prova è conforme ai limiti standard
• Compatibile con campioni di stazioni di ricarica dotati di cavi di ricarica di lunghezze diverse

• Fonte di alimentazione: AC220V±10% / 50 ¢ 60Hz, 1 kW
• Temperatura di funzionamento: 0°40°C
• Umidità: 30%~90%RH
• Dimensioni: approssimativamente W4000×D600×H1850mm
• Peso: circa 300 kg
