Apparecchiatura di collaudo del connettore di EV

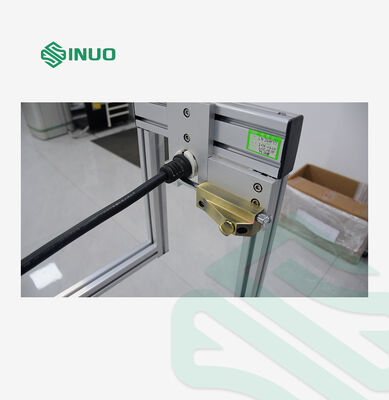

IEC 62196-1 Compliant Portable Socket-outlet & EV Connector Mechanical Strength Tester

IEC 62196-1 Compliant Portable Socket-outlet & EV Connector Mechanical Strength Tester

Marchio:	Sinuo
Numero di modello:	SNQC1014
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Standard:

IEC 60884 e IEC 62196

Altezza di caduta:

1000 mm e 750 mm

Tempi di consegna:

Dispositivo girante:

Rotazione omnidirezionale di 45°

Dimensioni:

2443L*360L*1132Amm

Imballaggi particolari:

compensato

Capacità di alimentazione:

10 set al mese

Descrizione del prodotto

IEC 62196-1 Compliant Portable Socket-outlet & EV Connector Mechanical Strength Tester

Product Overview

This test apparatus is designed in full compliance with the requirements of IEC 62196-1:2022 Clause 26.3 (Figure 19) and IEC 60884-1:2022 Clause 24.10 (Figure 32). It is used to verify the mechanical strength of rewirable plugs and vehicle connectors fitted with flexible cables.

Test Principle

For IEC 60884-1

Fix the free end of the flexible cable to a wall at a height of 750 mm from the floor. Hold the specimen to keep the cable horizontal, then release it to drop freely onto a concrete floor for 8 times.

After each drop, rotate the flexible cable 45° at the fixing point.

Upon completion, the specimen shall show no damage as defined by the standard; in particular, no components shall become loose or detached.

For IEC 62196

Fix the free end of the flexible cable (with an additional flexible element, total length 2.25 m) to a wall at a height of 1 m from the floor.

Hold the specimen to keep the cable horizontal, then release it to drop freely onto a concrete floor for 8 times.

After each drop, rotate the cable 45° at the fixing point.

Technical Parameters

Drop height	1000 mm & 750 mm (adjustable)
Dropping times	8
Rotation device	45° omnidirectional rotation
Dimensions (L×W×H)	LWH 24433601132mm
