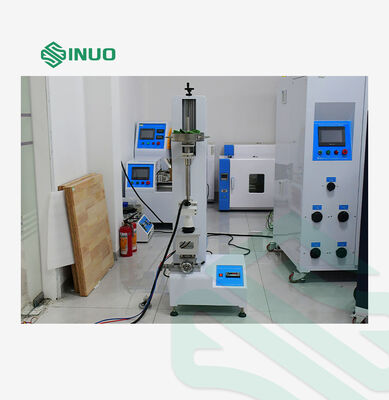

Apparecchio di prova della forza di ritiro per il connettore di ricarica EV.

Progettato in conformità alla norma IEC 62196‑3:2026 clausola 16.16, questo tester della forza di estrazione è applicato appositamente per verificare la forza di inserimento delle interfacce di ricarica dei veicoli elettrici. Controlla se la forza massima di inserimento tra la pistola di ricarica e l'ingresso del veicolo è conforme ai requisiti standard: fissare la pistola di ricarica verticalmente, caricare su di essa un peso principale standard, quindi lasciare cadere liberamente un peso di 0,8 kg da un'altezza di 5 cm per colpire il peso principale e la pistola di ricarica sarà completamente inserita nell'ingresso nella posizione di contatto specificata dopo l'impatto.

Stazione di prova	Stazione unica

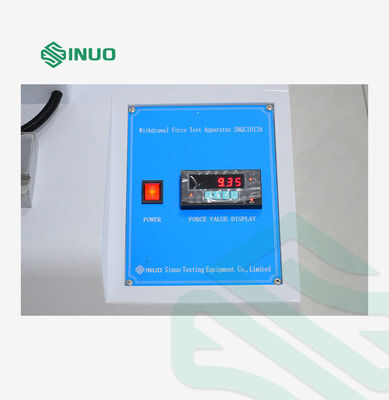

Metodo di controllo	Manuale, lo strumento visualizza i dati di forza in tempo reale
Metodo di sollevamento	Manuale
Metodo di riduzione del peso aggiuntivo	Manuale
Monitoraggio del valore della forza	Sensore di pressione del polso + display dello strumento

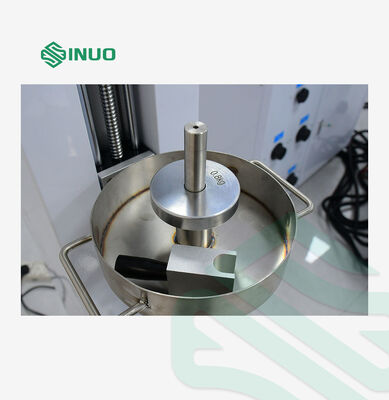

Configurazione del peso	Peso principale della pistola di ricarica CA: 9,2 kg Peso principale della pistola di ricarica CC: 13,2 kg Peso aggiuntivo: 0,8 kg Nota: il peso del peso principale include il peso del morsetto, dell'asta di guida, della vaschetta della sfera in acciaio e del campione della pistola di carica. Il peso del peso principale escluso il campione è di circa 4 kg. Inoltre, le sfere in acciaio da 10 kg sono configurate per la regolazione precisa del peso in modo che il peso dell'intero peso principale soddisfi i requisiti di forza di inserimento delle pistole CA o CC.
Altezza di caduta del peso aggiuntiva	5 cm
Inserire il posizionamento iniziale	Posizionamento di precisione del cuscinetto della slitta e della guida lineare lunga.

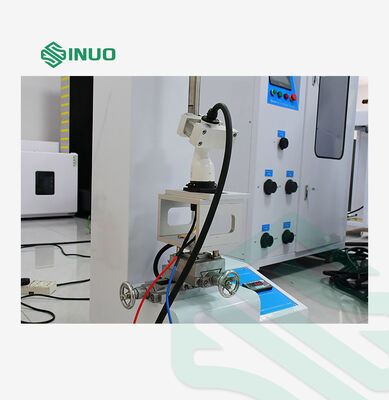

Dispositivo per pistola di ricarica	Maniglia di bloccaggio, direzione regolabile, in modo che la testa della pistola sia verticalmente verso il basso.

Il peso di 0,8 kg in caduta libera da 5 cm è definito dalla norma IEC 62196‑3:2026 clausola 16.16 per l'ispezione dell'impatto dell'inserimento della presa di ricarica dei veicoli elettrici e SNQC1013A è il tester dedicato per implementare questo test standard. Il peso in caduta simula l'impatto d'inerzia quando gli utenti collegano le pistole di ricarica, verificando se la pistola di ricarica può bloccarsi nella posizione di contatto completo dopo l'impatto. L'omissione di questo test di caduta standardizzato comporterà una resistenza di inserimento non uniforme, cattivo contatto e rischi termici durante la ricarica, causando errori di certificazione e problemi di sicurezza post-vendita, quindi SNQC1013A è un'apparecchiatura di controllo qualità indispensabile per verificare la proprietà di inserimento dell'ingresso di ricarica.
