| Marchio: | Sinuo |
| Numero di modello: | SN2117M |
| MOQ: | 1 |
| prezzo: | Customized |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 20 set al mese |
Questa apparecchiatura di prova viene utilizzata per valutare la vita elettrica e la capacità di chiusura/interruzione degli interruttori di controllo del motore e dei relativi componenti. Simula i carichi resistivi-induttivi del motore per testare gli accessori per verificare l'aderenza dei contatti, l'usura eccessiva e i danni da fatica elettrica, con controllo PLC e touchscreen da 7 pollici per un facile utilizzo.
L'apparecchiatura supporta correnti impulsive fino a 180 A e correnti nominali fino a 30 A, con uscita commutabile 250 V/127 V e un conteggio di cicli preimpostabile fino a 9.999.999 volte.
Costruito con un design a stazione singola, è adatto per interruttori di controllo del carico di motori resistivi, induttivi e a rotore bloccato con tensione nominale ≤250 V e corrente nominale ≤30 A.
Grazie alla commutazione automatica del carico e alla misurazione ad alta precisione, è ideale per i laboratori di controllo qualità e gli ambienti di produzione che verificano le prestazioni dell'interruttore.
• IEC 61058-1:2016, clausola 17
• CEI EN 60669-1:2020
| Stazione di prova | Stazione unica |
|---|---|
| Metodo di controllo elettrico | Controllo PLC con funzionamento touchscreen a colori da 7 pollici |
| Tensione d'impulso | Intervallo: 0–250 V. Precisione: 0,5% ± 2d |
| Corrente impulsiva | 1–180 A, risoluzione: 0,1 A |
| Corrente nominale | 1–30 A, risoluzione: 0,1 A |
| Tensione di uscita | Commutabile tra 250 V e 127 V |
| Conteggio cicli | 0–9.999.999 volte, preimpostabili |
|
Campione e limitazioni |
Applicabile agli interruttori di controllo per carichi resistivi e motori classificati nella clausola 7.1.2.2, interruttori di controllo per circuiti di carico speciali di motori a rotore bloccato con un fattore di potenza ≥ 0,6 classificati nella clausola 7.1.2.9 e interruttori di controllo per circuiti di carico induttivi classificati nella clausola 7.1.2.8. La tensione nominale dei campioni di prova non deve superare 250 V e la corrente nominale non deve superare 30 A. |
|---|---|
|
Scopo della prova |
Utilizzato per testare la capacità di chiusura/interruzione e la normale durata operativa degli interruttori di controllo del motore. Lo scopo è verificare se gli accessori possono resistere a picchi di corrente e danni da fatica elettrica durante il normale utilizzo e verificare l'eventuale incollamento dei contatti, disconnessione prolungata, usura eccessiva e altre conseguenze dannose. L'obiettivo principale è simulare il carico resistivo-induttivo dei motori utilizzando resistenza + induttanza, per eseguire test di durata elettrica, capacità di chiusura/interruzione e test di resistenza su interruttori, contattori, protettori, controller di motori, ecc. |
|
Principio della prova |
Utilizzato per testare la capacità di chiusura/interruzione e la normale durata operativa degli interruttori di controllo del motore. Lo scopo è verificare se gli accessori possono resistere a picchi di corrente e danni da fatica elettrica durante il normale utilizzo e verificare l'eventuale incollamento dei contatti, disconnessione prolungata, usura eccessiva e altre conseguenze dannose. L'obiettivo principale è simulare il carico resistivo-induttivo dei motori utilizzando resistenza + induttanza, per eseguire test di durata elettrica, capacità di chiusura/interruzione e test di resistenza su interruttori, contattori, protettori, controller di motori, ecc. |

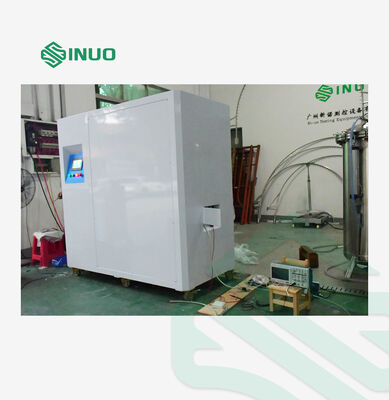

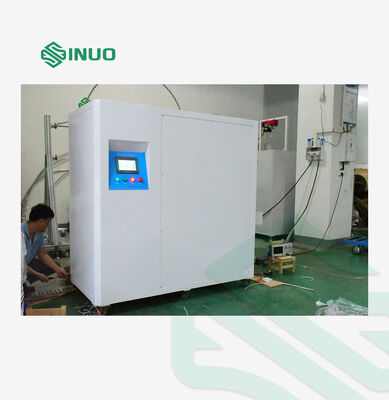

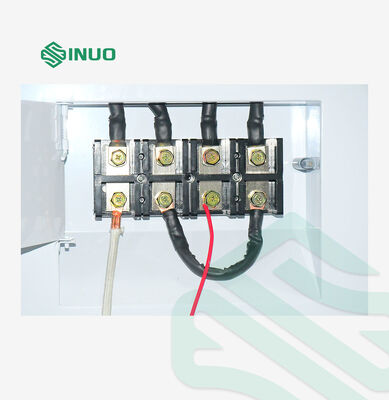

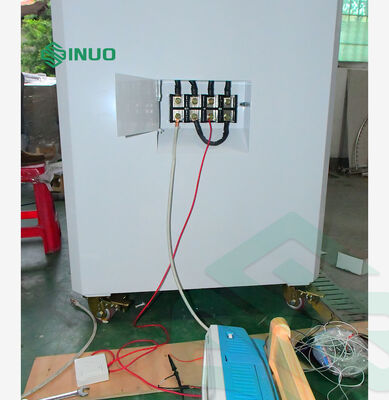

| Struttura e caratteristiche dell'attrezzatura | Questa apparecchiatura adotta il controllo PLC + touch screen. La corrente e la tensione possono essere impostate tramite il touch screen e può passare automaticamente tra carichi resistivi e induttivi senza regolazione manuale del carico, semplificando il funzionamento. Dimensioni dell'attrezzatura: ca. 1800 × 900×1900 mm (L×P×A) Peso dell'attrezzatura: ca. 700 chilogrammi |
|
Ambiente operativo |
Alimentazione: CA 220 V ±5% / 50 Hz, 50 kVA Condizioni di installazione: • Pressione atmosferica: 80–106 kPa • Temperatura ambiente: 5–40 °C • Umidità relativa: 20–80% UR • Nessun scuotimento o vibrazione grave • Nessuna interferenza elettromagnetica • Privo di polvere, gas esplosivi e gas corrosivi • Buone condizioni di dissipazione del calore |
(Schema del circuito di prova)
