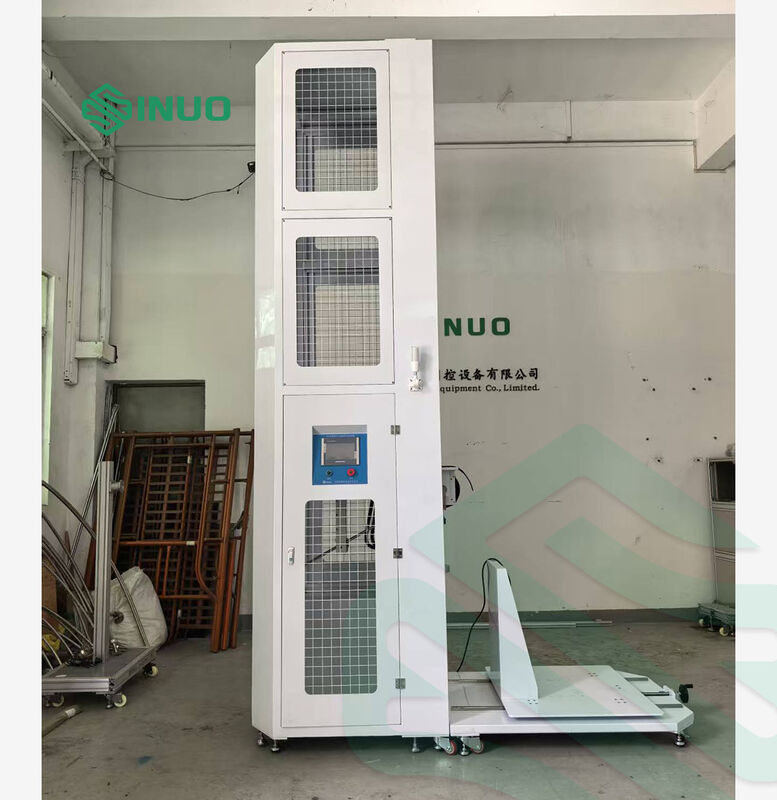

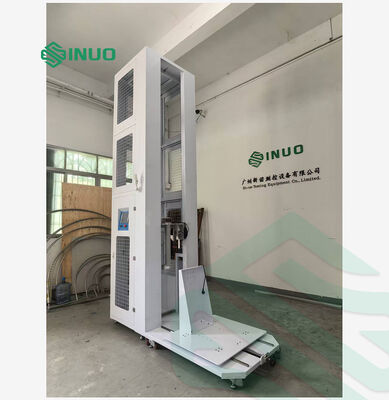

Apparecchio per prove di impatto con martello a pendolo per ricarica EV per test IEC 61851 IK

Questo apparecchio per la prova dell'impatto del pendolo sulla pila di ricarica è appositamente progettato per effettuare prove di resistenza meccanica sulle pile di ricarica dei veicoli elettrici e sugli armadi di distribuzione dell'energia.Supporta due modalità standard di prova di urtoConvertendo l'energia potenziale gravitazionale in energia cinetica,simula con precisione gli impatti di collisione meccanica esterna sulle carcasse delle apparecchiatureDotata di un'interfaccia di funzionamento touch intuitiva e di un'affidabile funzione di frenata anti-impatto secondario, la macchina offre prestazioni stabili,risultati di prova ripetibili per verificare la durata strutturale della pila di ricarica EV.

1.IEC 61851-1:2017 Sistema di ricarica conduttiva per veicoli elettrici Parte 1: Requisiti generali, clausola 12.11

2.IEC 60068-2-75:2014 Prova ambientale ¢ Parte 2-75: prove ¢ prova Eh: prove a martello

3.IEC 62262:2021 Gradi di protezione forniti da involucri per apparecchiature elettriche contro impatti meccanici esterni (codice IK)

4.IEC 62477-1:2022 Requisiti di sicurezza per i sistemi e le apparecchiature di convertitori elettronici di potenza ¢ Parte 1: generale, clausola 5.2.2.4.3

5.IEC 62439-7:2022 Reti di comunicazione industriali ¢ Reti di automazione ad alta disponibilità ¢ Parte 7: Protocollo di ridondanza di anello, clausola 10.2.701.2

Questa apparecchiatura è progettata per condurre prove di resistenza meccanica sulle pile di ricarica dei veicoli elettrici e sugli armadi di distribuzione dell'energia per i sistemi di ricarica dei veicoli elettrici.

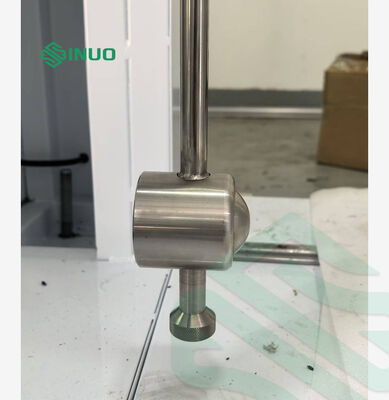

Test Eha (Impatto a pendolo): il peso di impatto viene rilasciato liberamente da un'altezza impostata lungo un braccio a pendolo di 1 metro. Colpisce il campione orizzontalmente nel punto verticale più basso.L'energia potenziale gravitazionale si converte in energia cinetica per completare la prova di impatto sul campione.

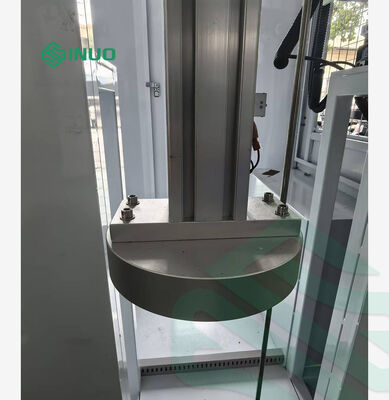

Prova Ehc (Vertical Drop Hammer Impact): il peso di impatto cade verticalmente dal riposo ad una certa altezza lungo un tubo di guida sulla superficie orizzontale del campione.La conversione di energia potenziale gravitazionale in energia cinetica realizza il test di impatto del campione.

Diagramma di struttura:

• Moduli di prova doppi integrati
Combina l'impatto laterale del pendolo e l'impatto verticale del martello in una macchina, simulando collisioni reali e colpi di oggetti cadenti sui pali di ricarica.risparmio di spazio e costi di appalto.

• Energia di impatto conforme alla norma
Supporta l'energia di impatto 5J e 20J corrispondente ai gradi IK08 e IK10, pienamente conforme agli standard di prova IEC. I dati dei test possono essere utilizzati direttamente per la certificazione del prodotto.

• Funzione anti-impatto secondario
Esso blocca automaticamente il pendolo di rimbalzo dopo un colpo per evitare colpi ripetuti sui campioni, garantendo risultati di prova accurati e ripetibili.

• Controllo tattile PLC intelligente con comando remoto
Tutti i parametri come l'altezza di impatto e il ritardo di frenata sono impostati sullo schermo touch.protezione contro sovraccarico e perdite del motore.

• Ampia gamma di prova regolabile
L'altezza di impatto può essere regolata elettricamente da 300 mm a 2000 mm. La piattaforma di campionamento da 1,0 m × 1,2 m si adatta alla maggior parte delle pile di ricarica AC/DC montate a parete e a terra.

• Struttura flessibile e stabile
Equipaggiata con ruote chiudibili e piedi di supporto, l'intera unità può essere spostata in diverse postazioni di lavoro e fissata saldamente durante la prova.La piattaforma supporta lo smontaggio rapido per grandi armadi di ricarica.

• Accessori standard completi
E' dotato di braccio a pendolo standard, teste a martello e manicotti per i test 5J e 20J, pronto per l'uso subito dopo la consegna.
