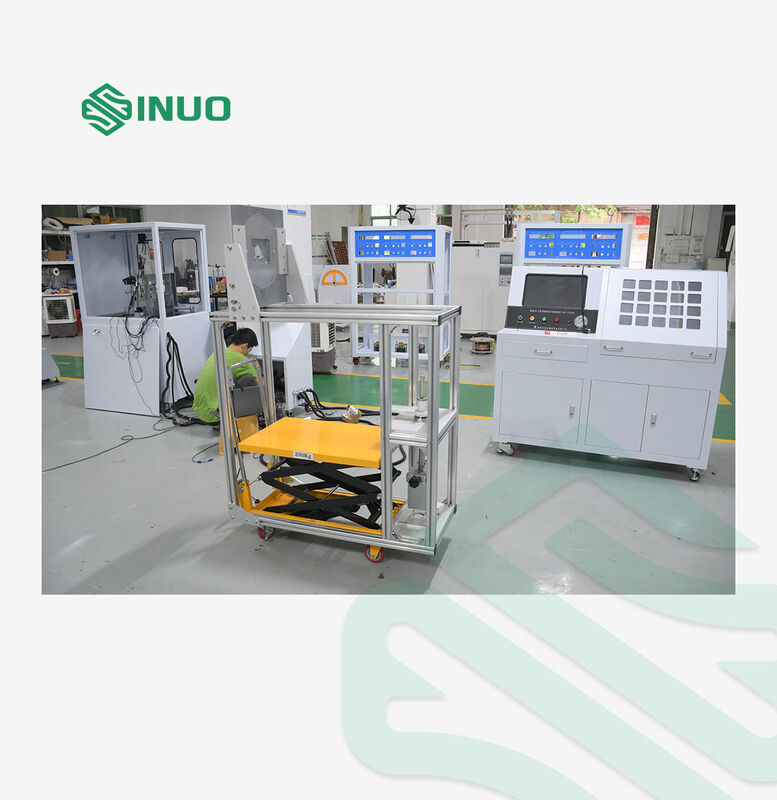

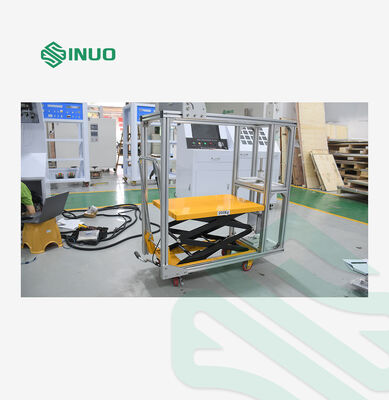

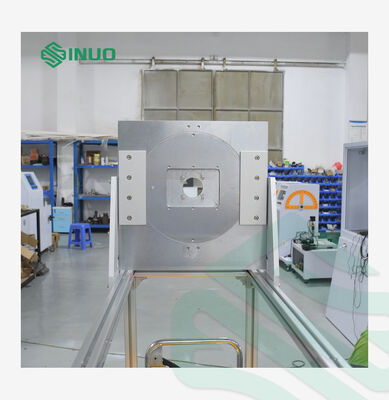

Apparecchio per test di carico meccanico del connettore di ricarica EV IEC 62196-1

Restrizione del campione di prova:connessioni di ricarica

Scopo della prova:Il connettore di ricarica deve essere progettato in modo da consentire un facile inserimento e rimozione della pistola di ricarica e deve impedire che la pistola si disattichi dalla presa in normale funzionamento.Questa prova verifica se la forza massima necessaria per estrarre la pistola di ricarica dalla presa è conforme ai limiti standard specificati..

Principio di prova:Forza massima di trazione della presa: applicare la forza complessiva combinata dei pesi specificati standard (pesi principali, pesi aggiuntivi,per il sistema di controllo della velocità di rotazione,; la spina deve separarsi dalla presa.

Ambiente di funzionamento:Temperatura di funzionamento: 5°35°C; umidità: 30%~90%RH

Stazione di prova	Stazione singola

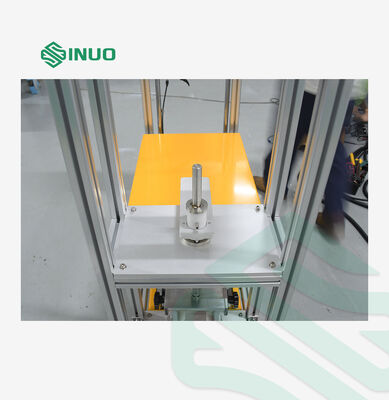

Configurazione del calibro	Prodotto in acciaio S136, il calibro del perno è realizzato secondo le dimensioni standard minime con tolleranza di +0,01 / 0 mm, tolleranza di spaziatura centrale ±0,05 mm e rugosità superficiale Ra 0,8 μm. Il gauge è un accessorio opzionale.
Prodotti di prova	7.11.8: Prova di carico meccanico per i connettori di ricarica / Articolo 14.1.6 (CEI 62196) 7.15.1.1: Prova del dispositivo di blocco / clausola 14.1.5 (CEI 62196) 7.17.1 d) e) f): prova di forza di trazione / clausola 14.1.5 (CEI 62196)
Principali parametri tecnici del misuratore di carico meccanico del connettore di ricarica
Diagramma di configurazione del test
Durata della detenzione	60 secondi realizzato da cilindro idraulico che guida il vassoio per sollevare pesi; tempo controllato manualmente.
Cicli di prova	4 volte, una prova ad ogni intervallo di 90° intorno all'asse orizzontale, funzionamento manuale.
Configurazione del peso del carico meccanico	165N: 1 pezzo di 148,5N peso principale + 1 pezzo di 16,5N peso aggiuntivo 300N: 1 pezzo di peso principale 270N + 1 pezzo di peso aggiuntivo 30N 440N: 1 pezzo di 396N peso principale + 1 pezzo di 44N peso aggiuntivo 660N: 1 pezzo di peso principale 594N + 1 pezzo di peso aggiuntivo 66N 750N: 1 pezzo di peso principale 675N + 1 pezzo di peso aggiuntivo 75N Nota: il peso dei pesi principali include la massa dell'amo; la forza di carico di destinazione è ottenuta immagazzinando e combinando pesi diversi.
Principali parametri tecnici della prova del dispositivo di chiusura
Diagramma di configurazione del test
Tempo di sospensione della prova	60 secondi: i pesi vengono sollevati e abbassati da un vassoio a cilindro idraulico; il tempo è controllato manualmente.
Selezione del carico di prova	Cfr. tabella 7
Requisito di prova	Il dispositivo di chiusura deve essere sbloccato durante la prova.
Configurazione del peso della forza di trazione	Pistola di ricarica AC: 100N (90N + 10N) Pistola di carica a corrente continua: 140N (126N + 14N)

• Completità della conformità alla norma IEC 62196
  Supporta la forza di trazione, il dispositivo di bloccaggio e le prove di carico meccanico; dati di prova accettati da SGS/TÜV per la certificazione globale.
• Soluzione di prova AC/DC all-in-one
  La singola stazione copre sia le pistole di ricarica AC e DC con pesi multi-range (100N ¢ 750N), riducendo i costi di attrezzature aggiuntive e lo spazio di laboratorio.
• Gauge S136 opzionale ad alta precisione
  Il manometro in acciaio S136 antirruggine con tolleranza ristretta garantisce risultati di prova ripetibili e accurati.
• Operazione manuale facile e stabile
  Sollevamento di pesi idraulici con tempo di tenuta regolabile di 60 s; prova orizzontale a 90° in 4 direzioni, supportata da manuali di funzionamento e video guida remota.
• Ampia adattabilità alle condizioni di lavoro
  Funzionamento stabile a 5°35°C, 30%~90% RH; non è necessaria potenza aggiuntiva per il carico del peso.
