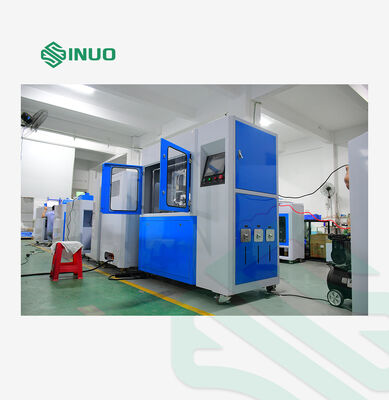

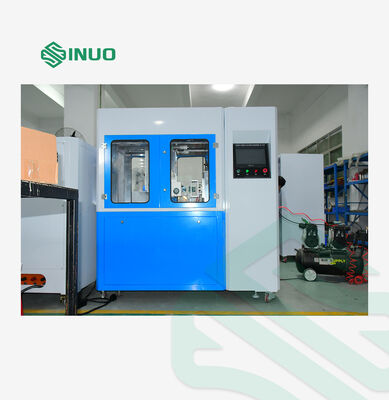

Tester per connettori di ricarica per veicoli elettrici IEC 62196-1, tester di durabilità per estrazione e capacità di interruzione della spina servo

Contenuto della prova

a) Rottura e capacità; b) Funzionamento normale

Intervallo dei campioni di prova

Pistola di ricarica AC e DC

Stazione di prova

Stazione singola

Metodo di controllo elettrico

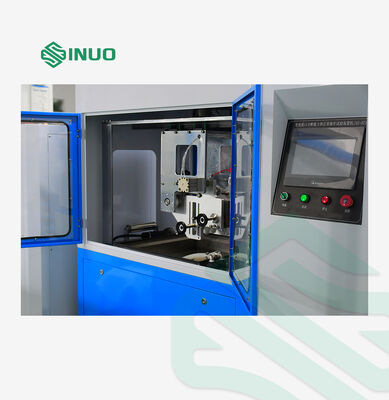

Mitsubishi PLC controllo intelligente integrato, interfaccia tocco uomo-macchina a colori da 7 pollici

Modalità di funzionamento

Funzionamento manuale o programmatico

Funzione

ha la funzione di simulare il normale funzionamento dell'interfaccia di ricarica, in grado di realizzare l'operazione di inserimento e rimozione dell'interfaccia di ricarica,ha anche la regolazione programmabile della velocità di prova, tempo di prova e tempi di prova

Modalità di guida

il servomotore azionerà i movimenti di inserimento e di scarico, i movimenti di rotazione e di bagnatura del liquido,e il cilindro ausiliario realizza l'apertura e la chiusura del meccanismo di blocco dell'interruttore.

Fabbricazione del campione e metodo di fissaggio

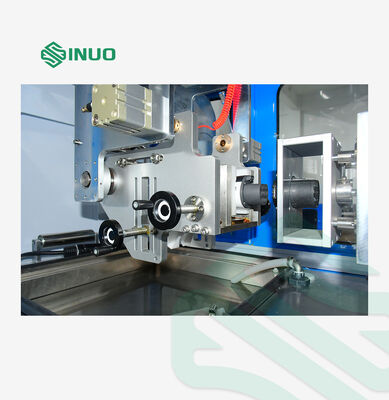

Serratura meccanica, serratura regolabile tridimensionale X/Y/Z, posizione del punto di serratura regolabile, serratura universale adatta allo standard nazionale, standard americano,Interfacce di ricarica AC/DC standard europee


Flip automatico

dotato di un meccanismo di ribaltamento automatico alla pinza della pistola di carica, che può essere ribaltato di 90° e il tempo di fermo del ribaltamento può essere impostato arbitrariamente nell'intervallo (0 ~ 600) s,che può ottenere la prova di immersione della soluzione per IEC 62196-1:2022 clausola 23.3.2.

Numero di prove

0~999999 volte, può essere predefinito, si ferma automaticamente quando il conteggio raggiunge il valore impostato

Tempo di conduzione della capacità di rottura

1-999.9s, può essere preimpostato (la norma richiede che il contatto elettrico sia mantenuto per non più di 4s e non meno di 2s)

Tasso di ricarica e ritiro

0-10 volte/min, prestabilitabile (3,75 cicli/min, 7,5 colpi/min)

Corso di prova

0-150 mm, prestabilibile (la distanza tra la spina di prova e la presa di prova è ≥ 50 mm)

Velocità di prova

0-1100mm/s può essere preimpostato direttamente sullo schermo touch

Visualizzazione del valore di forza

dotato di un sensore di forza di 50 kg, in grado di monitorare il valore della forza in tempo reale, formare una curva forza-tempo, visualizzare la forza massima di inserimento e la forza di estrazione,e visualizzare il valore di forza corrente, intervallo di valori di forza (0 ~ 500) N

Dispositivo di chiusura

Ha la funzione di premere automaticamente il dispositivo di blocco meccanico per simulare le normali condizioni di funzionamento.

Serbatoio di soluzione

Equipaggiato con un serbatoio di soluzione, che può ospitare la clausola 23 della norma IEC 62196-1:2022.3.2 soluzione simulata di acqua salata e polvere, si noti che la soluzione deve essere preparata dall'utente

Requisiti di immersione della soluzione

Il numero di immersioni, tempo di immersione, tempo di asciugatura, tempi di inserimento e ritiro e tempi di ciclo possono essere impostati

Carico

Esterno, può funzionare con SN2217-480V250A

Funzione di rilevamento

Quando il carico è collegato, può realizzare l'allarme di interruzione del circuito e registrare i tempi correnti.

Protezione della sicurezza

Protezione da terra, protezione da cortocircuito, protezione da sovraccarico
